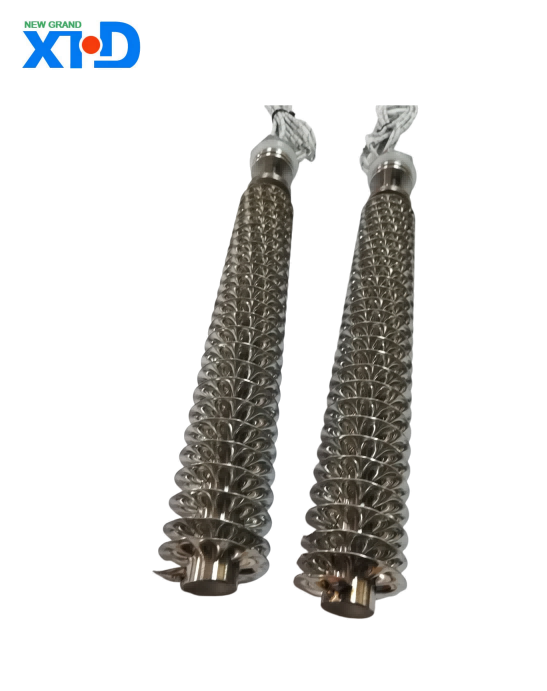

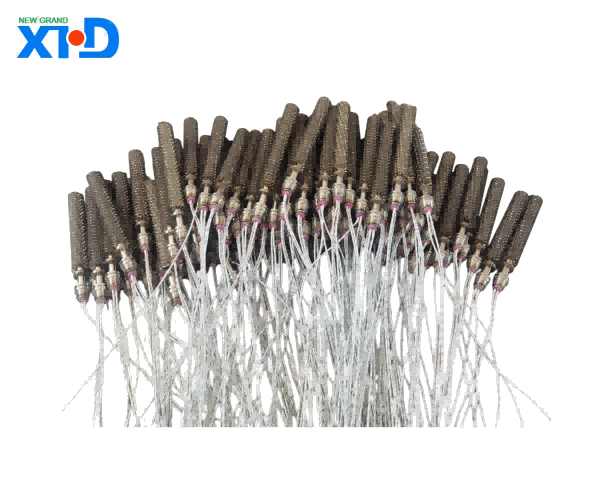

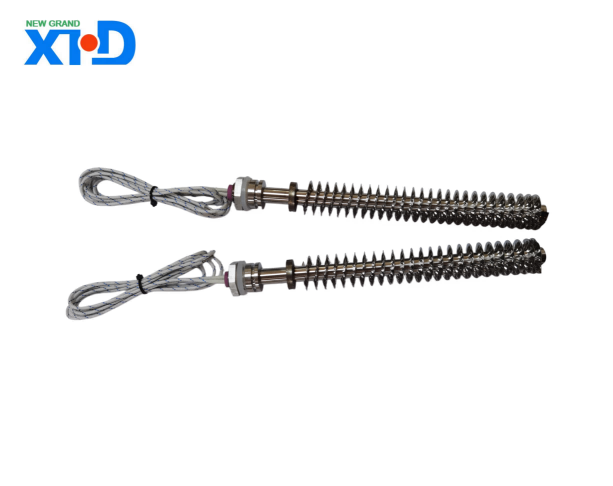

A bordás patronos fűtőelemek kifejezetten a hatékony hőátadásra tervezett fűtőelemek. A hőelvezető bordák hozzáadásával a patronfűtőkhöz jelentősen javul a hőátadási terület és a hőhatékonyság. Széles körben használják számos területen, például légfűtés, kemencében szárítás, HVAC és ipari folyamatok fűtése. A termék jellemzői a kompakt szerkezet, a könnyű telepítés és a hosszú élettartam. Bonyolult munkakörülmények között is stabil hőt tud leadni, és megfelel a különböző forgatókönyvek pontos hőmérsékletszabályozási igényeinek.
Termékleírás uszonyos patronos fűtőtestekhez
1、 Termék áttekintése
A bordás patronos fűtőelemek kifejezetten a hatékony hőátadásra tervezett fűtőelemek. A hőelvezető bordák hozzáadásával a patronfűtőkhöz jelentősen javul a hőátadási terület és a hőhatékonyság. Széles körben használják számos területen, például légfűtés, kemencében szárítás, HVAC és ipari folyamatok fűtése. A termék jellemzői a kompakt szerkezet, a könnyű telepítés és a hosszú élettartam. Bonyolult munkakörülmények között is stabil hőt tud leadni, és megfelel a különböző forgatókönyvek pontos hőmérsékletszabályozási igényeinek.
2, alapvető paraméterek
(1) Főbb szerkezeti paraméterek

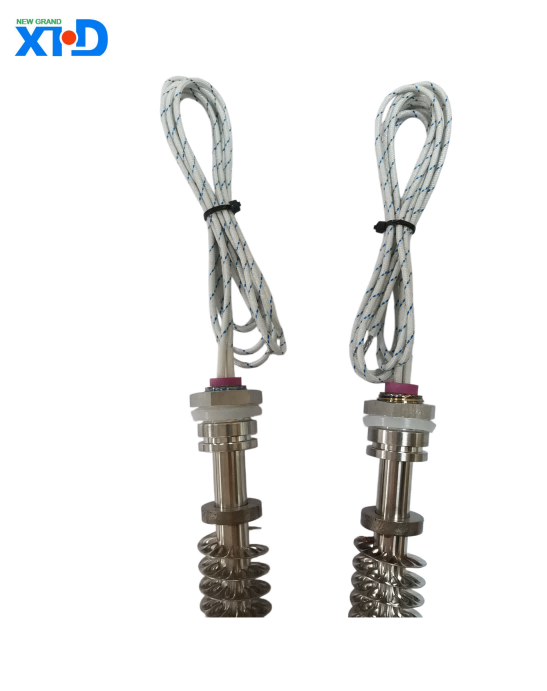

Fűtőcső szakasz: Varrat nélküli rozsdamentes acél csövet (opcionális 304/316L) használnak a héj anyagaként, a csőátmérők négy hagyományos specifikációt lefednek: 8 mm, 10 mm, 12 mm és 16 mm. Speciális méretek testreszabhatók. A fűtőcső effektív fűtési hossztartománya 100 mm és 2000 mm között van, a nem melegítő vég hossza pedig 50 mm-re van rögzítve az egyszerű telepítés és rögzítés érdekében. Belsőleg nagy sűrűségű magnézium-oxid porral töltve a szigetelési teljesítmény és a hővezetési hatékonyság biztosítása érdekében. Az elektromos fűtőszál nikkel-króm ötvözet anyagból készül, amely erős oxidációs ellenállással rendelkezik, és hosszú ideig képes működni magas hőmérsékletű környezetben.

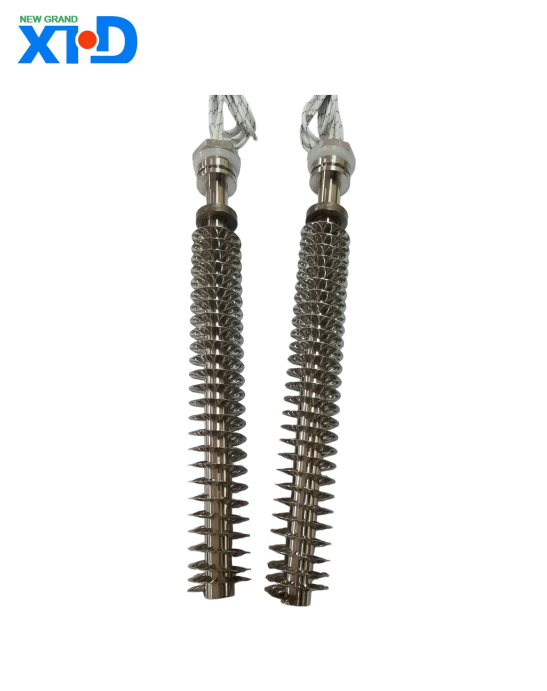

Bordás rész: A borda anyaga összhangban van a fűtőcső héjával, és rozsdamentes acélból készült. Az alumínium bordák is testreszabhatók az igényeknek megfelelően. A bordatípus spiráltekercses, és három lehetőség közül választhat: 15 mm, 20 mm és 25 mm. A bordatávolság 5 mm, 8 mm és 10 mm, amely rugalmasan állítható a hőátadási követelményeknek megfelelően. Egyetlen hőcső bordázati hossza megegyezik a fűtőcső effektív fűtési hosszával, maximalizálva a fűtési terület kihasználását a hőátadás hatékonyságának javítása érdekében.
(2) Elektromos paraméterek
Feszültség és teljesítmény: Több feszültségspecifikációt támogat, beleértve a 220 V egyfázisú és 380 V háromfázisú feszültséget, 500 W és 10 000 W közötti teljesítménytartományban, és testreszabható a tényleges fűtési igényeknek megfelelően. Névleges feszültségen a termék termikus hatásfoka elérheti a 90%-ot, ami gyorsan képes az elektromos energiát hőenergiává alakítani és a közegbe továbbítani.
Szigetelési teljesítmény: A termék hidegszigetelési ellenállása ≥ 500M Ω (500VDC), a melegszigetelési ellenállása pedig ≥ 1M Ω (üzemi hőmérsékleten). A szigetelésálló feszültség 1500 VAC/1 perc feszültséget is kibír meghibásodás vagy áttörés nélkül, ezzel biztosítva az elektromos biztonságot használat közben.
Földelési ellenállás: A földelési kapocs és a fűtőcső burkolata közötti ellenállás ≤ 0,1 Ω, hatékonyan megakadályozza a szivárgás kockázatát és biztosítja a kezelők biztonságát.
(3) Teljesítményparaméterek
Üzemi hőmérséklet: A termék felületén a maximális munkahőmérséklet elérheti a 600 ℃-ot, a környezeti alkalmazkodási hőmérséklet tartománya pedig -40 ℃ és 450 ℃ között van. Stabilan tud működni szélsőséges környezetben, például magas és alacsony hőmérsékleten.
Hőmérséklet-szabályozás pontossága: Ha külső hőmérséklet-szabályozó berendezéssel együtt használják, a hőmérséklet-szabályozás pontossága elérheti a ± 1 ℃-ot, ami megfelel a nagy pontosságú fűtési forgatókönyvek igényeinek.
Élettartam: Normál használati és karbantartási körülmények között a termék élettartama ≥ 10000 óra, és jó tartóssággal és megbízhatósággal rendelkezik.
3、 Alkalmazható környezet
Közepes környezet: Alkalmas tiszta közegek, például száraz levegő és inert gázok melegítésére. Ha korrozív, gyúlékony és robbanásveszélyes közeget tartalmazó környezetben használják, akkor a speciális korrózió- és robbanásbiztos kezelési termékmodelleket testre kell szabni.
Telepítési környezet: Beépíthető olyan helyekre, mint például sütők, légcsatornák, fűtőkamrák stb. A beépítési módok közé tartozik a karimás rögzítés, menetes csatlakozás, konzoltámasz stb. A beépítési helyzetben jó szellőzést kell biztosítani, hogy elkerülje a bordák eltömődését a törmelék miatt, és ez befolyásolja a hőátadás hatékonyságát.
Környezeti feltételek: ≤ 2000 m tengerszint feletti magasságban és ≤ 90% relatív páratartalommal (nincs páralecsapódás) alkalmas. Kerülje a közvetlen felhasználást zord környezetben, például erős savakban, lúgokban és nagy mennyiségű porban. Ha szükséges, tegyen védőintézkedéseket.
4. Telepítési és használati óvintézkedések
Üzembe helyezés előtti ellenőrzés: A beszerelés előtt meg kell győződni arról, hogy a termék megjelenése nem deformálódott, a bordák nem sérültek-e, és a vezetékek kivezetései nem lazultak-e meg. Ellenőrizze, hogy a termék paraméterei megfelelnek-e a használati forgatókönyv feszültség- és teljesítménykövetelményeinek.
Beépítési követelmények: A beépítés során gondoskodni kell a fűtőcső és a bordák körül elegendő hőelvezetési térről, valamint kerülni kell a gyúlékony és robbanásveszélyes anyagokkal való közvetlen érintkezést. A karimát vagy a menetes csatlakozást jól tömíteni kell, hogy megakadályozza a közeg szivárgását. Az elektromos biztonság érdekében a földelési kapcsot megbízhatóan földelni kell.
Használat: Üzembe helyezés előtt meg kell győződni arról, hogy a közeg keringtető vagy szellőztető rendszere megfelelően működik, hogy elkerülje a száraz égést és a termék károsodását. A melegítési folyamatnak fokozatosnak kell lennie, hogy elkerülje a hirtelen nagy erejű sokkot. Rendszeresen ellenőrizze a hőmérsékletet és az elektromos paramétereket használat közben, és azonnal állítsa le ellenőrzésre, ha bármilyen rendellenességet észlel.
Karbantartás: Rendszeresen tisztítsa meg a port és a törmeléket a bordák felületén, hogy tisztán tartsa azokat és biztosítsa a hőcsere hatékonyságát. Ha hosszabb ideig nem használja, a terméket száraz és szellőző helyre kell helyezni a nedvesség és a rozsda elkerülése érdekében.
5、 Minőségi szabványok és tanúsítás
A terméket szigorúan a GB/T 23150-2008 "Cső alakú elektromos fűtőelemek" nemzeti szabványnak megfelelően gyártják, és átesett az ISO9001 minőségirányítási rendszer tanúsításán. Egyes speciális modellek nemzetközi tanúsítvánnyal rendelkeznek, mint például a CE és az UL annak biztosítására, hogy a termék minősége megfeleljen a vonatkozó hazai és külföldi szabványok követelményeinek.
6. Testreszabott szolgáltatások
Speciális felhasználási forgatókönyvek és igények esetén személyre szabott szolgáltatások biztosíthatók, beleértve a speciális méretű fűtőcsöveket és bordákat, különböző anyagokból készült héjakat és bordákat, speciális feszültség- és teljesítménykombinációkat, korrózió- és robbanásbiztos kezeléseket stb.. Az egyedi termékekhez a műszaki paraméterek és követelmények előzetes közlése, gyártás előtti megerősítés szükséges.
