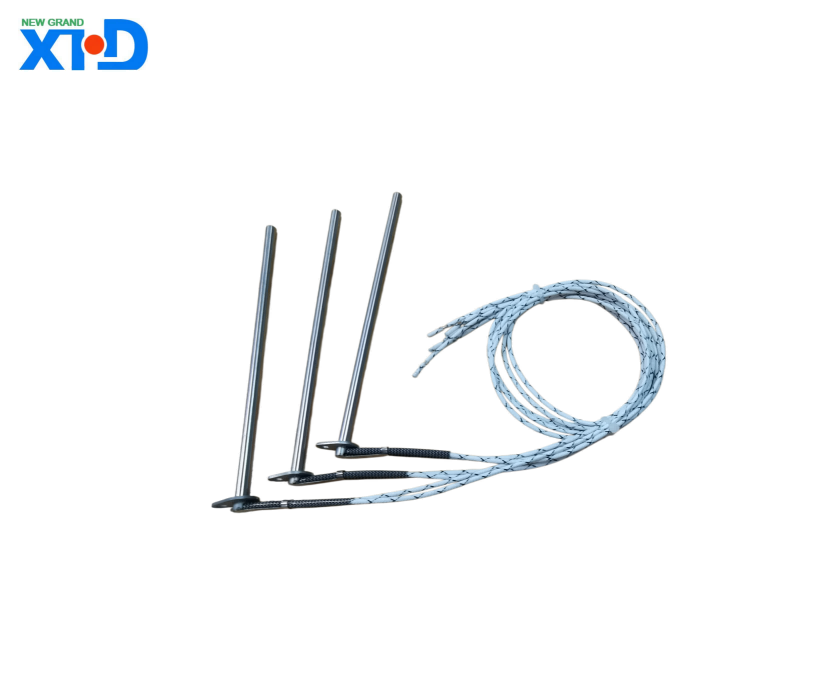

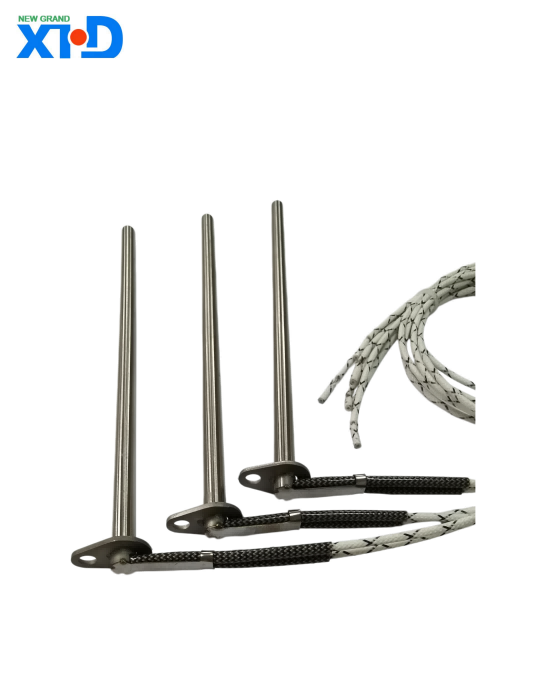

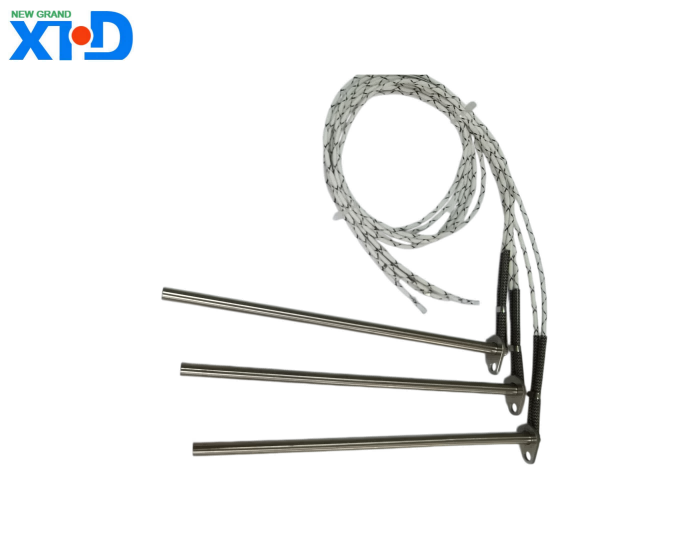

Az oldalsó kimeneti típusú patronos fűtőelem hatékony és kompakt elektromos fűtőelem, amely egyetlen végű fűtőszerkezettel rendelkezik. A kimeneti vége oldalról ki van vezetve, így alkalmas korlátozott beépítési helyekkel és magas fűtési pontossági követelményekkel. A termék gyors melegítéssel, magas hőhatékonysággal és hosszú élettartammal rendelkezik, és számos területen széles körben használatos, mint például a penészfűtés, műanyag gépek, orvosi berendezések, élelmiszer-feldolgozás stb.
Termékleírás oldalsó kimeneti típusú patronfűtőhöz
1、 Termék áttekintése
Az oldalsó kimeneti típusú patronos fűtőelem hatékony és kompakt elektromos fűtőelem, amely egyetlen végű fűtőszerkezettel rendelkezik. A kimeneti vége oldalról ki van vezetve, így alkalmas korlátozott beépítési helyekkel és magas fűtési pontossági követelményekkel. A termék gyors melegítéssel, magas hőhatékonysággal és hosszú élettartammal rendelkezik, és számos területen széles körben használatos, mint például a penészfűtés, műanyag gépek, orvosi berendezések, élelmiszer-feldolgozás stb.
2、 Műszaki paraméterek
(1) Elektromos paraméterek
Feszültségspecifikációk: Több feszültség testreszabását támogatja, beleértve az olyan általános specifikációkat, mint a 110 V, 220 V és 380 V. Különleges feszültségű termékek is biztosíthatók az ügyfelek igényei szerint, hogy megfeleljenek a különböző régiók és berendezések elektromos követelményeinek.
Teljesítménytartomány: A teljesítmény lefedettsége 100 W és 10 000 W között van, és pontosan illeszthető a fűtőtárgy térfogatához, anyagához és fűtési igényeihez, biztosítva a fűtési hatást, miközben elkerüli az energiapazarlást.
Ellenállás érték: A feszültség és a teljesítmény paraméterei alapján számítva az ellenállás érték tűréshatára ± 5%-on belül van szabályozva az elektromos teljesítmény stabilitásának és konzisztenciájának biztosítása érdekében.
Szigetelési ellenállás: Normál körülmények között a szigetelési ellenállás ≥ 1000M Ω; a nedves hőteszt után a szigetelési ellenállás ≥ 10M Ω, hatékonyan megelőzi a szivárgás kockázatát és biztosítja az elektromos biztonságot.
Feszültségellenállási teljesítmény: 1500V/50Hz-es feszültségtesztet 1 percig képes kibírni meghibásodás vagy áttörés nélkül, így biztosítva a termék megbízható működését összetett elektromos környezetben.
(2) Szerkezeti paraméterek
Csőátmérők specifikációi: A gyakori csőátmérők közé tartozik a 6 mm, 8 mm, 10 mm, 12 mm, 16 mm stb. A speciális csőátmérők az ügyfél igényei szerint is testreszabhatók a különböző beépítési nyílásokhoz.
Fűtőcső hossza: A fűtőszakasz hossztartománya 50mm-2000mm, és a teljes hossza a tényleges beépítési helynek megfelelően állítható, rugalmasan megfelelve a különböző berendezések elrendezési követelményeinek.
Kimenő módszer: Az oldalsó kimenő kialakítás elfogadása esetén a kimenő vég hossza általában 100–300 mm, és a kimenő vezetékek különböző specifikációival szerelhetők fel, például szilikonhuzal, PTFE huzal stb., hogy alkalmazkodjanak a különböző munkakörnyezeti hőmérsékletekhez és szigetelési követelményekhez.
Anyag kiválasztása
Csőanyagok: főleg 304 rozsdamentes acélból, 316L rozsdamentes acélból, varrat nélküli rézcsövekből és egyéb anyagokból készülnek. A 304 rozsdamentes acél jó korrózióállósággal és hővezető képességgel rendelkezik, általános környezetre alkalmas; A 316L rozsdamentes acél jól teljesít durva korrozív környezetben, például erős savakban és lúgokban; A varrat nélküli rézcsövek kiváló hővezető képességgel rendelkeznek, és olyan forgatókönyvekhez alkalmasak, amelyek rendkívül magas fűtési sebességet igényelnek.
Fűtőhuzal: Importált nikkel-krómötvözet fűtőhuzalt használnak, amelynek előnyei a magas hőmérsékleti szilárdság, a jó oxidációállóság és a hosszú élettartam. Stabil fűtési teljesítményt képes fenntartani hosszú távú, magas hőmérsékletű munkakörnyezetben.
Szigetelő töltőanyag: A nagy sűrűségű magnézium-oxid por kerül kiválasztásra, amely kiváló szigetelő és hővezető tulajdonságokkal rendelkezik, és hatékonyan tudja átadni a fűtőszál által termelt hőt a cső felületére, miközben biztosítja az elektromos szigetelést a fűtőszál és a cső között.
3、 Teljesítmény jellemzők
Hatékony fűtés: Az egyvégű fűtőszerkezet kiváló minőségű fűtőszálakkal kombinálva több mint 90%-os termikus hatásfokkal rendelkezik, amely gyorsan képes az elektromos energiát hőenergiává alakítani, a fűtőtest gyors felmelegedését, lerövidíti a munkaciklust és javítja a termelés hatékonyságát.
Egyenletes hőmérséklet: Az optimalizált szerkezeti tervezés és a precíz gyártási folyamatok révén a hőmérséklet-eloszlás a fűtőcső felületén egyenletes, ± 5 ℃-on belül szabályozott hőmérséklet-különbség mellett, hatékonyan elkerülhető a fűtőtest helyi túlmelegedés miatti deformációja és károsodása, valamint a termék minőségének stabilitása.
Erős tartósság: A fűtőszál tekercselési eljárást alkalmaz, és szigorú izzítási kezelésen esik át a belső feszültség kiküszöbölése és a rezgésállóság javítása érdekében; A cső felületét speciálisan kezelik a kopásállóság és a korrózióállóság fokozása érdekében, és a termék normál élettartama több mint 10000 óra.
Biztonságos és megbízható: Többféle szigetelésvédelmi kialakítás, beleértve a magnézium-oxid-poros szigetelést, a kivezető szigetelőhüvelyeket stb., hatékonyan megakadályozza a szivárgási balesetek előfordulását; Ugyanakkor a termék túlmelegedés elleni védelemmel is rendelkezik, és a vevői igényeknek megfelelően hőmérséklet-érzékelőkkel és hőmérséklet-szabályozó eszközökkel is felszerelhető, így a fűtési folyamat precíz vezérlése érhető el.
4. Alkalmazási kör
Formaipar: Műanyag formák, fröccsöntő formák, gumiformák stb. melegítésére használják, gyorsan növelheti a formák hőmérsékletét, biztosíthatja a termék formázási minőségét és lerövidítheti az öntési ciklust.
Műanyag gépek: Fröccsöntő gépekben, extruderekben, fúvóformázó gépekben és egyéb berendezésekben használják a hordó, a fúvóka és más alkatrészek melegítésére, hogy biztosítsák a műanyag nyersanyagok egyenletes olvadását és stabil extrudálását.
Orvosi berendezések: orvosi fertőtlenítő berendezésekben, állandó hőmérsékletű inkubátorokban, vérelemző készülékekben stb. használják, stabil és pontos fűtési környezetet biztosítva az orvosi területen a szigorú hőmérséklet-szabályozási követelményeknek megfelelően.
Élelmiszer-feldolgozás: Élelmiszer-sütőberendezésekben, italtöltő berendezésekben, cukorkagyártó berendezésekben stb. használják fűtésre, szigetelésre és egyéb folyamatokra, hogy biztosítsák a hőmérséklet stabilitását és biztonságát az élelmiszer-feldolgozás során.
Egyéb területek: Vegyipari berendezésekben, elektronikai alkatrészgyártásban, repülőgépiparban és egyéb területeken is alkalmazható, megbízható hőforrást biztosítva különféle fűtési folyamatokhoz.
5. Telepítési és használati óvintézkedések
(1) Telepítési követelmények
A beszerelés előtt meg kell győződni arról, hogy a beépítési lyuk mérete megegyezik a fűtőcső átmérőjével, és a hézagot általában 0,1 mm és 0,2 mm között kell szabályozni, hogy elkerüljük a fűtőcső túlzott hézag miatti rázkódását vagy az elégtelen hézag miatti telepítési nehézségeket.
A szerelés során óvatosan kezelje, hogy elkerülje a fűtőcső ütközését vagy ütközését, a cső anyagának deformálódását vagy a belső fűtőszál eltörését.
A kimenő végét védeni kell a külső erőktől, például a feszültségtől és a nyomatéktól, és a kimenő vezetéket megfelelően rögzíteni kell, hogy megakadályozza a vezetékek meglazulását a hosszú távú vibráció miatt.
A fűtőcsövet teljesen be kell helyezni a fűtött tárgy belsejébe, ügyelve arra, hogy a fűtőrész érintkezzen a fűtőközeggel a száraz égés elkerülése érdekében.
(2) Használati óvintézkedések
Az első használat előtt ellenőrizni kell a fűtőcső szigetelési ellenállását és feszültségellenállását, hogy megbizonyosodjon arról, hogy a termék mentes a sérüléstől, szivárgástól és egyéb problémáktól.
A megfelelő tápvezetékeket és vezérlőkapcsolókat a fűtőcső teljesítmény- és feszültségparamétereinek megfelelően kell felszerelni, hogy elkerüljük a vezeték túlmelegedését és túlterhelés miatti leégését.
Használat közben kerülni kell a fűtőcső száraz égését. Fűtőközeg (például levegő, folyadék, szilárd anyag stb.) jelenlétében elektromos árammal kell üzemeltetni, ellenkező esetben a fűtőcső túlmelegedését és kiégését okozhatja.
Rendszeresen ellenőrizze a fűtőcsövet, beleértve a szemrevételezést, a szigetelési ellenállás tesztelését stb. Ha bármilyen rendellenes állapotot, például korróziót, deformációt vagy szivárgást észlel a felületen, a használatot le kell állítani, és időben ki kell cserélni.
A fűtőcsövek használata során kerülni kell a gyúlékony, robbanásveszélyes és erősen maró anyagokkal való érintkezést a biztonsági balesetek vagy a termék károsodásának elkerülése érdekében.
6. Minőségbiztosítás
A termék gyártása és ellenőrzése szigorúan az ISO9001 minőségirányítási rendszer szabványának megfelelően történik. A nyersanyagbeszerzéstől, a gyártástól és feldolgozástól a késztermék-szállításig minden kapcsolatot szigorúan ellenőrzünk annak érdekében, hogy a termék minősége megfeleljen a szabványos követelményeknek.
A termékre a gyártástól számított 12 hónapos minőségbiztosítási időszak vonatkozik. A jótállási idő alatt, ha a termék minőségi problémáiból bármilyen kár keletkezik, azt cégünk díjmentesen kicseréli a vásárló részére; Ha a problémát nem rendeltetésszerű használat vagy az ügyfél által okozott emberi sérülés okozza, cégünk fizetett csereszolgáltatást biztosít.
