A Tubular Air Heater, más néven cső alakú fűtőelem vagy Sheath Heating Element, egy ipari fűtőelem, amely elektromos áramot használ a Joule fűtőhatás létrehozására egy ellenálló anyagon keresztül a hő előállítására. Külső héjként egy fémcsövet használ, amely belsejében szigetelő hővezető anyaggal van feltöltve, és egy ellenállásfűtő huzallal párosítva hatékonyan melegíti a levegőt, fémformákat és különféle folyadékokat. Az egyszerű szerkezet, a magas hőhatékonyság, a biztonság és a megbízhatóság előnyei révén az ipari termelés és a polgári területek fűtési alapelemévé vált.
1、 Termék áttekintése
A Tubular Air Heater, más néven cső alakú fűtőelem vagy Sheath Heating Element, egy ipari fűtőelem, amely elektromos áramot használ a Joule fűtőhatás létrehozására egy ellenálló anyagon keresztül a hő előállítására. Külső héjként egy fémcsövet használ, amely belsejében szigetelő hővezető anyaggal van feltöltve, és egy ellenállásfűtő huzallal párosítva hatékonyan melegíti a levegőt, fémformákat és különféle folyadékokat. Az egyszerű szerkezet, a magas hőhatékonyság, a biztonság és a megbízhatóság előnyei révén az ipari termelés és a polgári területek fűtési alapelemévé vált.
2、 Alapfelépítés és működési elv

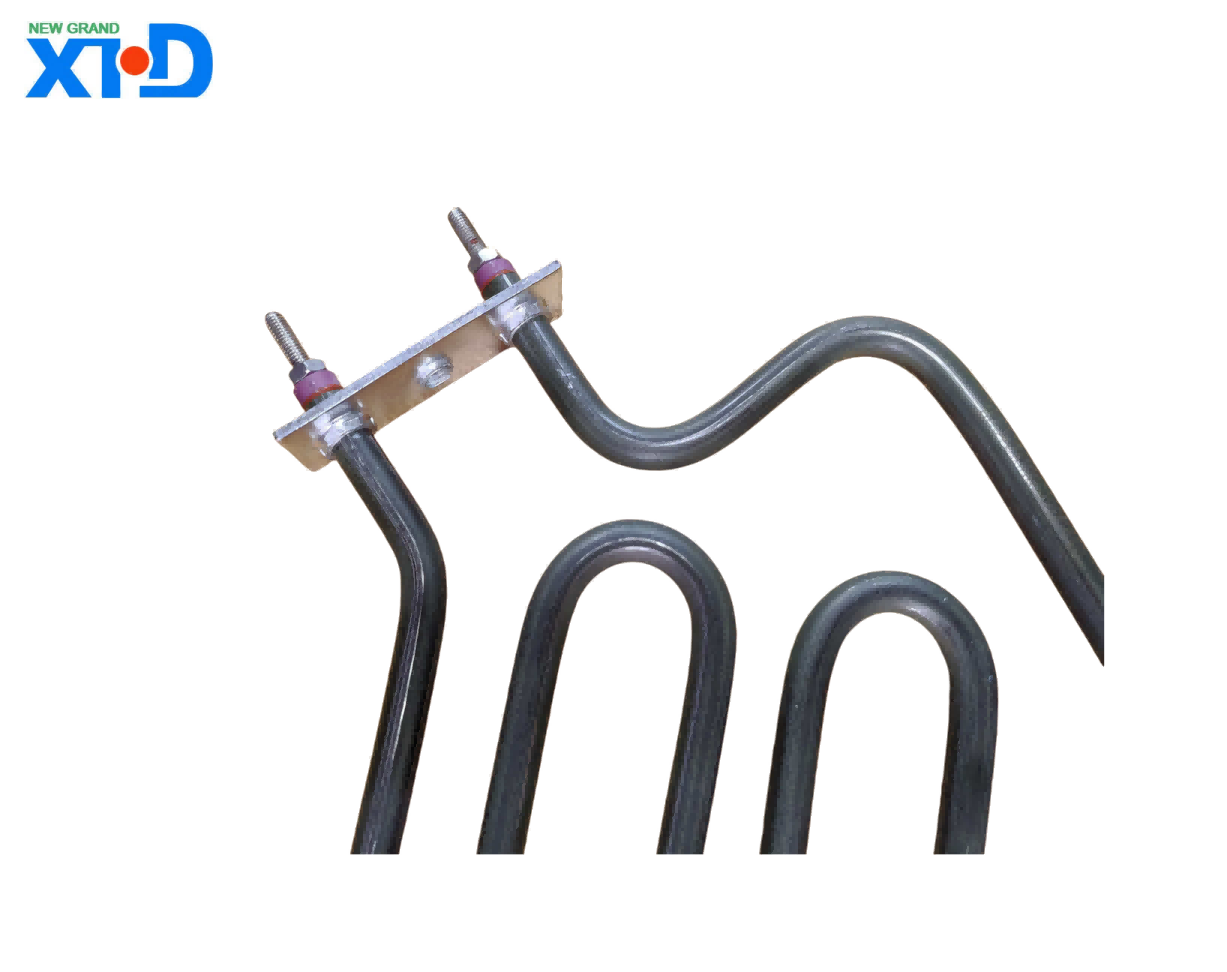

A cső alakú légfűtő magszerkezete egy fém védőhüvelyből, egy ellenállásfűtő huzalból, egy szigetelő töltőanyagból, egy tömítőanyagból és egy kivezető rúdból áll. A fém védőhüvelyek általában magas hőmérsékletű és korrózióálló anyagokból, például rozsdamentes acélból és rézből készülnek, erős védelmet biztosítva a belső alkatrészeknek; Az ellenállásos fűtőhuzal ötvözött anyagokból, például nikkel-krómból és vaskrómból készül, egyenletesen elosztva a központi tengely mentén a cső belsejében, és feszültség alá helyezés után gyorsan alakítja át az elektromos energiát hőenergiává; A fűtőszál és a védőcső közé kristályos magnézia homokot töltenek, amely jó szigeteléssel és hővezető képességgel rendelkezik, és gyorsan átadja a hőt a fémcső felületére; A csőtorkolat mindkét vége olyan anyagokkal van lezárva, mint a szilikon, hogy megakadályozzák a külső szennyeződések bejutását, és biztosítsák az alkatrészek biztonságos és stabil működését.
Működési elve a Joule fűtőhatáson alapul: amikor egy külső áramforrás egy kivezető rúdon keresztül táplálja az ellenállásfűtő vezetéket, az ellenálláshuzalon átfolyó áram nagy mennyiségű hőt termel. A hő magnézium-homokon keresztül gyorsan a fémházba kerül, majd vezetésen, konvekción vagy sugárzáson keresztül a felmelegített közegbe, például levegőbe kerül, így precíz hőmérséklet-szabályozást és hatékony fűtést ér el.
3、 Terméktípusok és alkalmazási forgatókönyvek

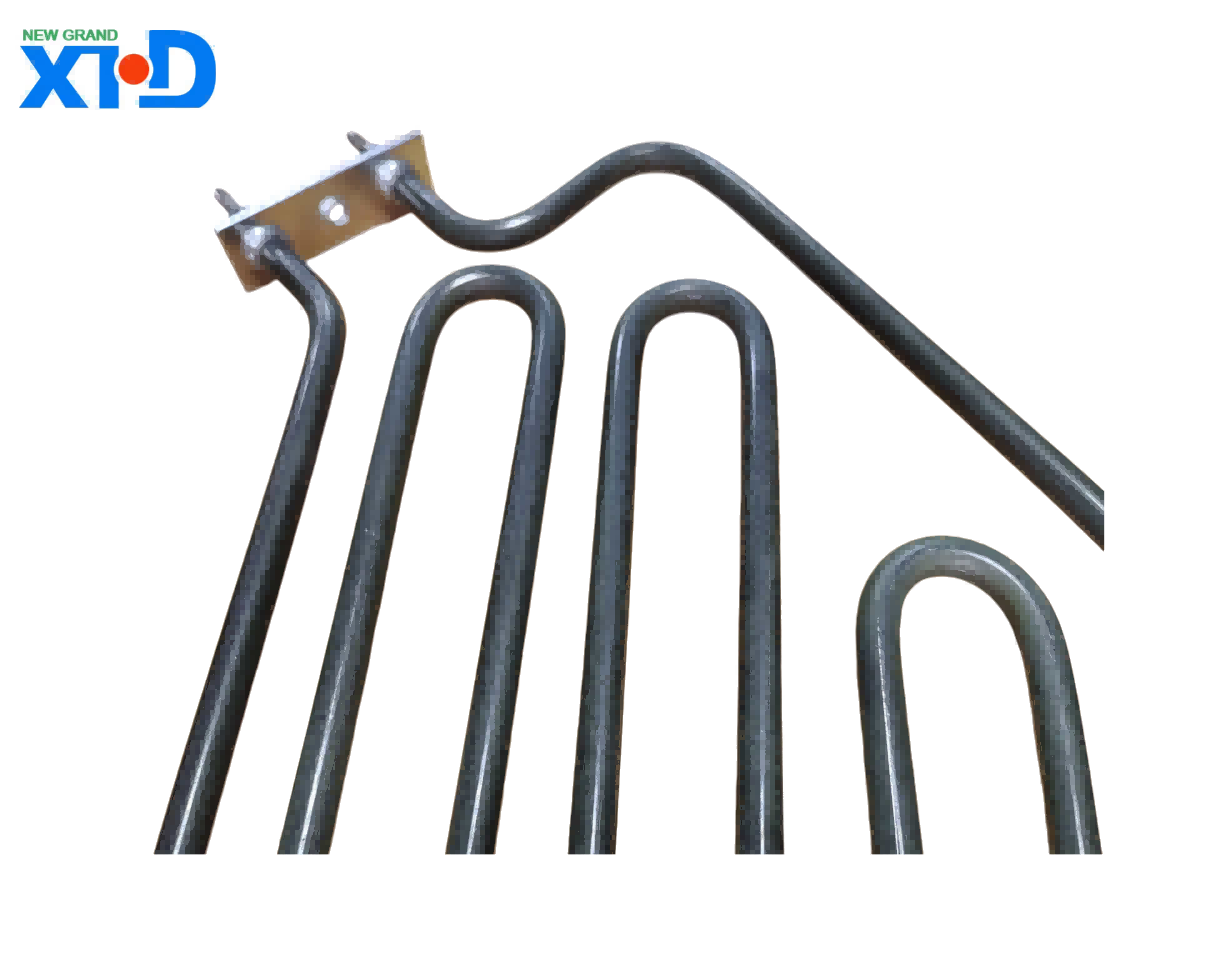

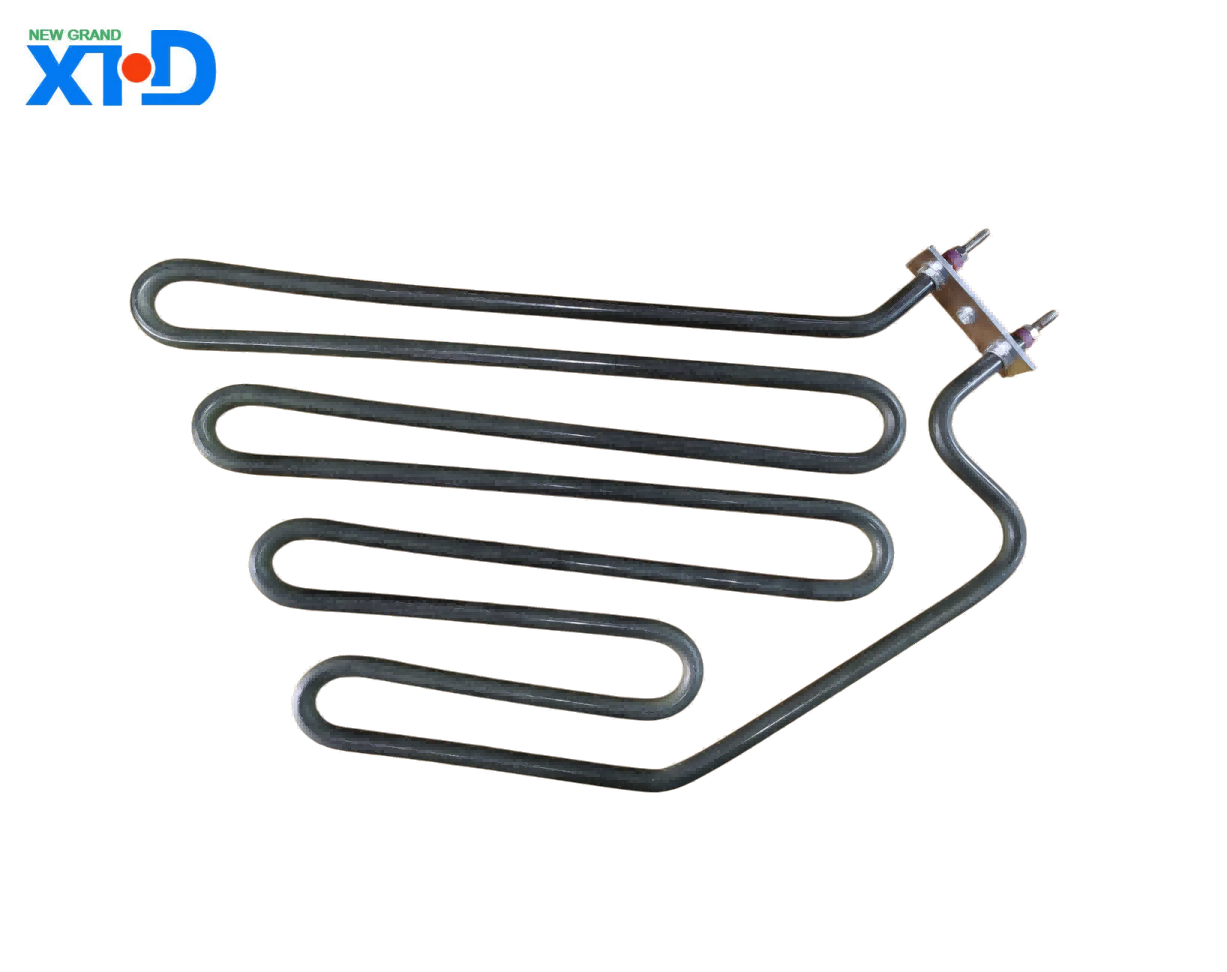

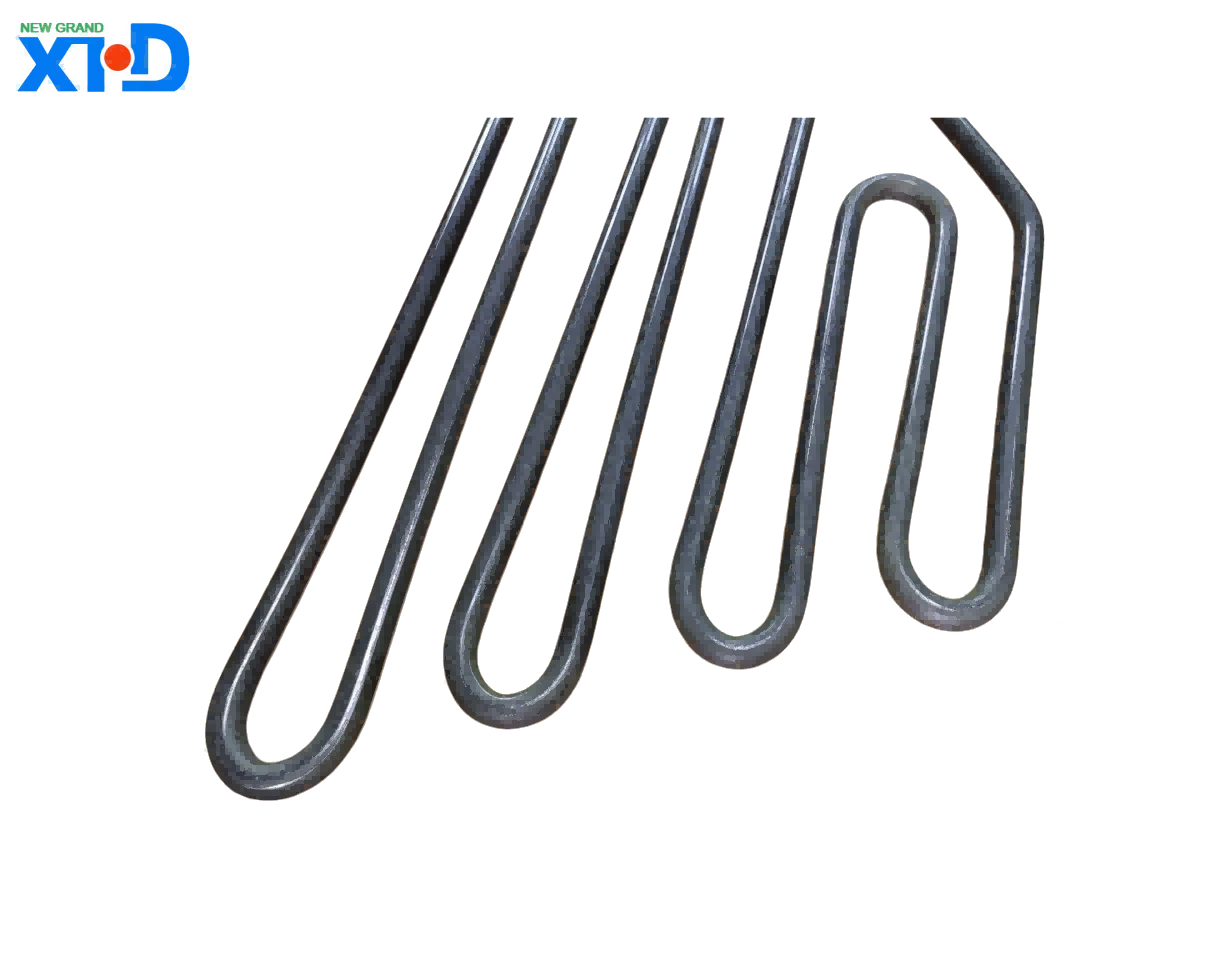

A szerkezet szerint a cső alakú légfűtők feloszthatók egyfejű elektromos fűtőcsövekre, kétfejű elektromos fűtőcsövekre, U-alakú elektromos fűtőcsövekre, W-alakú elektromos fűtőcsövekre stb. Az alkalmazási közegnek megfelelően speciális cső alakú légfűtőket, folyékony fűtőcsöveket és olvadt só melegítőket tartalmaz. Közülük a száraz égetésű cső alakú légfűtőt kifejezetten légfűtéshez tervezték, és egyes termékek bordaszerkezetekkel vannak felszerelve, amelyek nagymértékben növelhetik a hőelvezetési területet és javíthatják a hőcsere hatékonyságát, alkalmasak az áramló levegő fűtési forgatókönyveire.
Az ipari területen a cső alakú légfűtőket széles körben használják olyan iparágakban, mint a repülőgépipar, a hajógyártás, a petrolkémia és az élelmiszer-feldolgozás. Általában kemencékben, szárítóberendezésekben, légcsatorna fűtőberendezésekben, meleglevegő-fúvókban és légkondicionáló kiegészítő fűtőberendezésekben használják; A polgári területen ez az elektromos sütők, szaunaberendezések és kereskedelmi klímaberendezések fő fűtési összetevője, stabil hőforrást biztosítva a mindennapi életben.
4. A termék előnyei és a használattal kapcsolatos óvintézkedések
A cső alakú légfűtőknek olyan előnyei vannak, mint a magas hőhatékonyság (akár 90% vagy több), az egyenletes fűtés, a nagy mechanikai szilárdság, az egyszerű telepítés és a hosszú élettartam (a tervezési élettartam több mint 5000 óra). Támogatják a teljesen automatizált vezérlést, és a hőmérséklet és a teljesítmény pontos beállítását teszik lehetővé.
Használatkor figyelni kell: az üresen égetni szigorúan tilos, és a hatásos fűtőfelületnek teljesen a felmelegített közegen belül kell lennie; Olvadt fém vagy szilárd nitrát hevítésekor a feszültséget először csökkenteni kell, majd a közeg megolvadása után növelni kell a névleges feszültségre; Rendszeresen ellenőrizze a csőtest felületét, azonnal távolítsa el a szennyeződéseket, például a vízkő- és szénlerakódásokat, és ne befolyásolja a hőelvezetést; A hosszú távú tárolás utáni újrafelhasználás előtt meg kell mérni a szigetelési ellenállást a biztonsági előírásoknak való megfelelés érdekében.
