PI fűtőlemez

I. Termék áttekintése

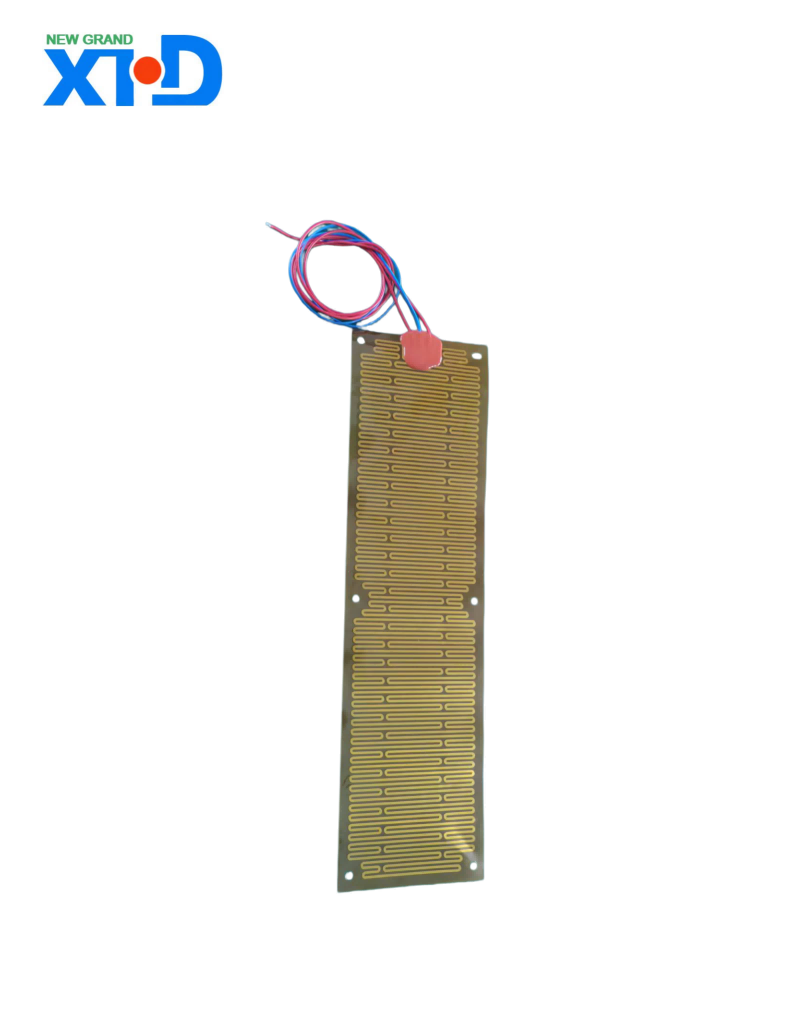

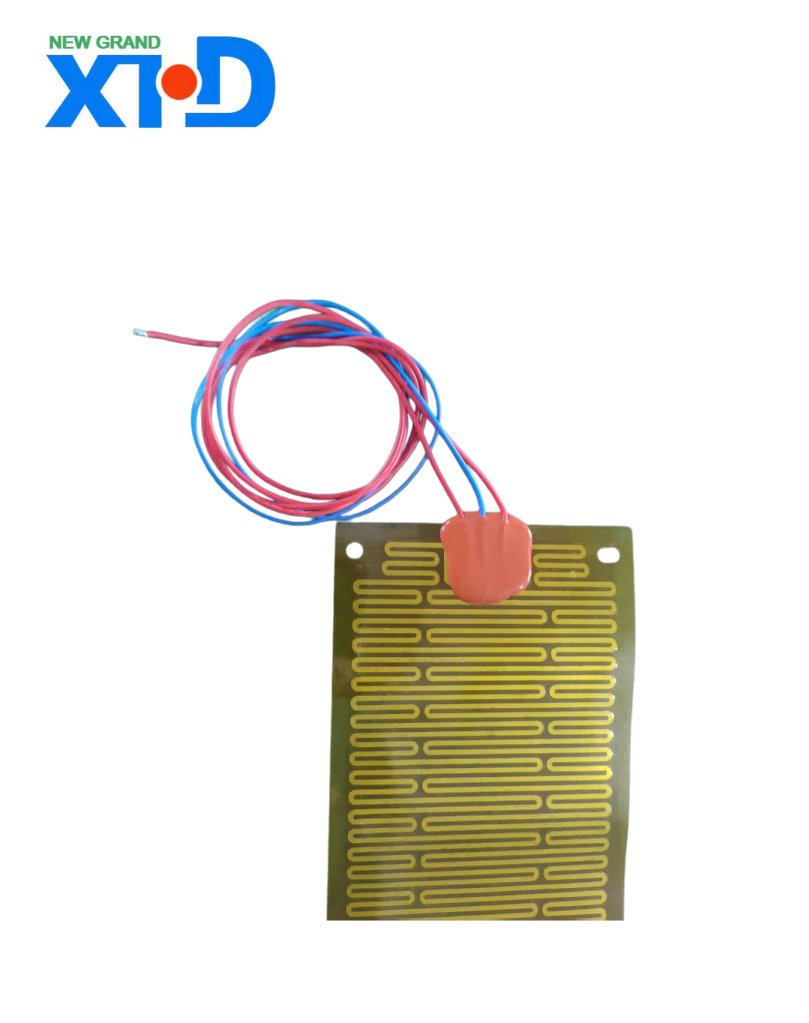

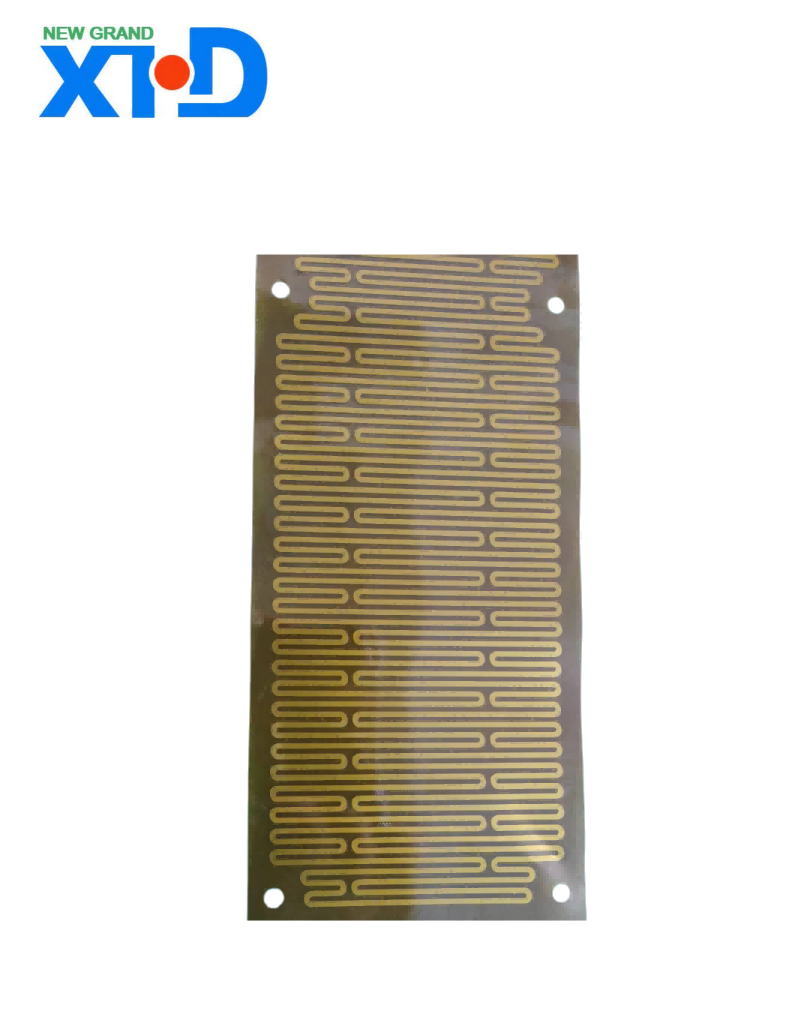

A PI fűtőlemez, más néven poliimid fólia elektromos fűtőfólia, egy rugalmas elektromos fűtőelem, amely poliimid fóliából készül külső szigetelőként, és fémfóliából, fémhuzalból vagy nikkel-króm ötvözetből maratott fűtőlemezből, mint belső vezető fűtőtestből, amely magas hőmérsékleten és nyomáson termikusan kötődik. Ezt a lágyságot és hajlíthatóságot, ultravékonyságot, egyenletes melegítést, jó szigetelést és magas hőmérsékleti ellenállást mutató terméket széles körben használták különböző területeken, például a repülőgépiparban, az iparban, az orvosi berendezésekben, a fogyasztói elektronikában, az új energiákban és az autóipari berendezésekben. Gyors fűtést és precíz hőmérséklet-szabályozást érhet el, megbízható hőmérsékletvédelmet biztosítva a különféle területeken működő berendezések számára.

II. Termékmodellek és osztályozás (I) Hőmérséklet-ellenállási szint szerinti osztályozás Hagyományos PI fűtőlapok: A hosszú távú, akár 200 ℃-os üzemi hőmérsékletükkel a legtöbb mérsékelt hőmérsékleti igényű forgatókönyvre alkalmasak, mint például a fogyasztói elektronikai cikkek akkumulátorfűtésére és az orvosi berendezések betegmelegítő készülékeire.

Magas hőmérsékletű PI fűtőlemez: Akár 300 ℃ hőmérsékletet is képes ellenállni, és hosszú távon 250 ℃-ig is kibírja az iparágat. Alkalmas olyan elektromos fűtő termékekhez, amelyek magas fűtési hőmérsékletet igényelnek, mint például egyengető vasalók, instant forró csészék, kávéfőzők és gőzölős vasalók.

(2) Alkalmazási terület szerint osztályozva: Speciális PI fűtőlemezek repülőgép- és hadiipar számára: A GJB9001C-2017 nemzeti katonai szabvány szerint tanúsítottak, extrém hőmérsékleti környezethez alkalmazkodnak, ellenállnak a rezgésnek és ütésnek, így alkalmasak hőkezelési rendszerekre olyan repülőgép-berendezésekben, mint a poláris pálya/geostacionárius pályaműholdak és a Long March sorozatú hordozórakéták.

PI fűtőlap új energiahordozó járművekhez: Elsősorban lítium akkumulátorcsomagok fűtésére és szigetelésére használják, biztosítva az akkumulátor normál töltési és kisütési teljesítményét alacsony hőmérsékletű környezetben. Alkalmazható olyan helyzetekben is, mint a visszapillantó tükör leolvasztása és az ülésfűtés.

Orvosi berendezésekhez dedikált PI fűtőlap: Sebészeti műszerek, betegmelegítő készülékek, vérelemző készülékek és egyéb orvosi berendezések fűtésére használható, megfelelve a precíz hőmérséklet-szabályozás és a higiéniai biztonság követelményeinek orvosi forgatókönyvekben.

PI fűtőlap szórakoztató elektronikai cikkekhez: alkalmas eszközök, például okostelefonok és táblagépek akkumulátorfűtésére és képernyő páramentesítésére, valamint szépségápolási és fodrászfelszerelésekre, mint például hajvasaló, hajsütővas és szépségápolási eszközök.

III. Alapvető műszaki paraméterek (I) Elektromos teljesítményparaméterek Üzemi feszültség: 0 - 480 V, testreszabható a különböző alkalmazási forgatókönyvek szerint, hogy megfeleljen a különféle eszközök feszültségigényének.

Teljesítménysűrűség: A hagyományos modellek felületi teljesítménysűrűsége elérheti a 7,8 W/cm²-t, és egyes termékek 0,15 - 7,8 W/cm² tartományba állíthatók az egyedi igényeknek megfelelően, biztosítva a hatékony fűtést szűk helyeken.

Szigetelési ellenállás: ≥500Ω. Egyes csúcskategóriás termékek esetében az UDC 500V dielektromos szilárdsága ≥ 200MΩ, ami kiváló elektromos szigetelési teljesítményt és biztonságos használatot biztosít.

Elektromos ellenállás: UAC ≥ 2000V, képes ellenállni a nagyfeszültségű túlfeszültségeknek, elkerülve ezzel az elektromos meghibásodások okozta biztonsági baleseteket.

Ellenállástűrés: A névleges érték ±10%, egyes termékeknél a tűrés akár ±2% is lehet, biztosítva a fűtési teljesítmény stabilitását és állandóságát.

(II) Hőteljesítmény-paraméterek Működési hőmérséklet-tartomány: A hagyományos típus hosszú távú üzemi hőmérséklete ≤232 ℃, alacsony hőmérsékleti tartományban -60 ℃-ig; a magas hőmérsékletű típus akár 300 ℃ hőmérsékletet is képes ellenállni, és akár 250 ℃ hőmérsékleten is képes működni huzamosabb ideig, így alkalmas rendkívül zord hőmérsékletű környezetekre.

Fűtési sebesség: Egyes termékek gyorsan, akár 20 másodperc alatt is felmelegszenek, és képesek az elektromos energiát gyorsan hőenergiává alakítani a gyors hőmérséklet-emelkedés érdekében.

Hőmérséklet egyenletesség: A síkfűtési módszert alkalmazva egyenletes a hőeloszlás, ami biztosítja, hogy a fűtött felületen a hőmérséklet-különbségek szűk tartományban maradjanak, megfelelve a magas hőmérsékleti egyenletességi követelményeket támasztó forgatókönyveknek.

(III) Mechanikai teljesítményparaméterek: Vastagság: Általában 0,13-0,4 mm, a hagyományos termékek vastagsága körülbelül 0,2 mm. Egyes ultravékony termékek vastagsága akár 0,08 mm is lehet. A könnyű és vékony kialakítás kis helyigényt tesz lehetővé, megkönnyítve a telepítést és az integrációt.

Súly: ≤278 g/m², mindössze 0,023 - 0,037 g/cm² tömeggel, hatékonyan csökkentve a berendezések teljes tömegét, különösen alkalmas súlyérzékeny alkalmazásokhoz a repülésben, a fogyasztói elektronikában és más területeken.

Hajlítási sugár: Minimálisan elérheti az 1,0 mm-t, kiváló rugalmassággal rendelkezik, hajlítható és összehajtható, és akár különféle formájú tárgyak felületéhez is alkalmazkodik, sokféle összetett beépítési környezethez alkalmazkodik.

Élettartam: Akár 60 000 óra, ami jelentősen meghaladja a hagyományos fűtőszálakat. Alkalmas nagy megbízhatóságú alkalmazásokhoz, csökkentve a berendezések karbantartási költségeit.

IV. Termékszerkezet és gyártási folyamat (I) Termékszerkezet A PI fűtőlapok jellemzően háromrétegű szerkezettel rendelkeznek. Az első és a harmadik réteg poliimid (PI) fóliaszigetelő réteg, általában 0,05 és 0,08 mm közötti vastagsággal, kiváló elektromos szigetelést és mechanikai védelmi tulajdonságokat biztosítva. A középső réteg fém fűtőelem, például rozsdamentes acél, réz, vas-króm-alumínium vagy nikkel-króm ötvözetből készült maratott fűtőlemezek, amelyeket precíziós maratási technológiával testreszabott fűtőkörré dolgoznak fel a hatékony és egyenletes fűtés érdekében.

(2) Alapanyagok előkészítése a gyártási folyamathoz: A nyersanyagok minőségi stabilitásának biztosítása érdekében nagy tisztaságú poliimid fóliát és fémfóliát válasszunk.

Áramkör maratása: A precíziós maratási technológiát alkalmazva a fémhordozót egy tervezett fűtőkörré dolgozzák fel, biztosítva az áramkör pontosságát és konzisztenciáját.

Magas hőmérsékletű melegsajtolás: A maratott fém fűtőelemet és a poliimid fóliát magas hőmérsékletű és nagynyomású termikus kötési eljárással laminálják (hőmérséklet 200 - 350 ℃, nyomás 5 - 15 MPa), hogy integrált szerkezetet alkossanak, biztosítva a termék robusztusságát és stabilitását.

Teljesítményvizsgálat: Különféle tesztek elvégzése a késztermékeken, beleértve az elektromos, termikus és mechanikai teljesítményteszteket, annak biztosítása érdekében, hogy a termékek megfeleljenek a minőségi előírásoknak.

5. A termék előnyei: Rugalmas illeszkedés: Puha és hajlítható, képes alkalmazkodni a különféle összetett formájú felületek fűtési igényeihez. A berendezés szerkezetének módosítása nélkül tökéletesen illeszkedik a különböző szabálytalan felületekre, megoldva azt a problémát, hogy a hagyományos fűtőlemezek nem illeszthetők fel szabálytalan berendezésekre.

Hatékony és precíz: Egyenletes hőtermeléssel és >2W/(m・K) hővezető képességgel gyorsan képes az elektromos energiát hőenergiává alakítani, gyors felfűtést és precíz hőmérsékletszabályozást érve el, teljesítve a különböző területeken a hőmérséklet-szabályozás nagy pontosságú követelményeit.

Biztonságos és megbízható: Kiváló szigetelésével és magas hőmérsékleti ellenállásával stabil elektromos teljesítményt és mechanikai szilárdságot tart fenn szélsőséges hőmérsékleti viszonyok és összetett munkakörülmények között is, így garantálja a biztonságot és a megbízhatóságot a használat során.

Erős testreszabhatóság: A termékparaméterekhez, például mérethez, alakhoz, teljesítményhez és feszültséghez személyre szabott tervezés biztosítható, az ügyfelek egyedi igényei szerint, megfelelve a különböző alkalmazási forgatókönyvek személyre szabott követelményeinek.

Energiatakarékosság és környezetvédelem: Magas hőhatékonyság, amely képes az energiafogyasztás jelentős csökkentésére, megfelel a modern társadalom energiatakarékossági és környezetvédelmi követelményeinek.

VI. Alkalmazási forgatókönyvek részletes magyarázata (I) Repülési tér Az űrrepülési berendezésekben, mint a műholdak és a hordozórakéták, a PI fűtőlemezeket elsősorban a hőkezelési rendszerekben használják, hogy biztosítsák a berendezés normál működését szélsőséges hőmérsékleti viszonyok között. Például a Shanghai Changqing Industrial által gyártott PI fűtőlemezeket széles körben alkalmazzák a kínai poláris pályán elhelyezkedő meteorológiai műholdak és geostacionárius pályán lévő kommunikációs műholdak hőkezelési rendszereiben. A pályán történő működési adatok azt mutatják, hogy sikeresen alkalmazkodtak különféle műholdmodellekhez, például navigációs műholdakhoz és tudományos kísérleti műholdakhoz, számos pályán történő alkalmazás tanúsítványát és pozitív visszajelzést szerezve a műholdmodell-felhasználóktól.

(II) A lítium akkumulátorcsomagok fűtése és szigetelése az új energetikai járművek szektorában: Alacsony hőmérsékletű környezetben a PI fűtőlemezek fűtést és szigetelést biztosíthatnak a lítium akkumulátorcsomagok számára, fokozva az akkumulátor aktivitását, biztosítva a normál töltési és kisütési teljesítményt, valamint meghosszabbítva az akkumulátor élettartamát.

Karosszériatartozékok fűtése: visszapillantó tükör leolvasztására, ülésfűtésre, olajteknő fűtésre stb. használják a vezetési kényelem és a biztonság fokozása érdekében.

(III) Sebészeti műszerek fűtése az orvostechnikai berendezések területén: A sebészeti műszerek megfelelő hőmérsékleten tartásával elkerülhetők a túl alacsony hőmérséklet miatt a betegeknek okozott kellemetlenségek, miközben a sebészeti műszerek teljesítménye javul.

Betegmelegítő berendezések: például orvosi matracok, melegítő takarók stb. meleg és kényelmes kezelési környezetet biztosítanak a betegek számára, ami elősegíti a gyógyulást.

Diagnosztikai berendezések hőmérséklet-szabályozása: A diagnosztikai berendezésekben, mint a hematológiai analizátorok és biokémiai analizátorok, a PI-fűtőlapok biztosítják, hogy a reagensek és a minták a megfelelő hőmérsékleten reagáljanak, ezáltal javítva a diagnosztikai eredmények pontosságát.

(4) A fogyasztói elektronikai ágazatban használt mobileszközök akkumulátorfűtése: Hideg környezetben olyan eszközök, mint például okostelefonok és táblagépek akkumulátorának melegítésére szolgál, ezáltal növelve az akkumulátor élettartamát és teljesítményét.

Szépségápolási és fodrászati ​​felszerelések: Az olyan eszközökben, mint a hajvasaló, hajsütővas és szépségápolási műszer, a PI fűtőlapok gyorsan felmelegednek és stabil hőmérsékletet tartanak fenn, megfelelve a szépség- és fodrászat pontos hőmérsékleti követelményeinek.

(5) Ipari berendezések fagyásgátló és leolvasztása az ipari területen: kültéri ATM gépek, kameraházak, folyadékkristályos kijelzők (LCD-k), optikai berendezések stb. fagyásgátló és leolvasztására szolgál, a berendezések normál működésének biztosítására alacsony hőmérsékletű környezetben.

Ipari fűtés és hőmérséklet-szabályozás: Komplex munkakörülmények között, mint például magas hőmérsékletű olvasztás, alacsony hőmérsékletű hűtés és állandó hőmérséklet-tartás, a PI fűtőlemezek pontos és stabil hőmérsékletszabályozást biztosíthatnak, ezáltal javítva az ipari termelés hatékonyságát és a termékminőséget.

VII. Telepítési és használati útmutató (I) Beépítési mód: Ragasztós hátlap: Egyes termékek hátoldalán ragasztó található, amely közvetlenül felragasztható a melegítést igénylő felületre. A telepítés egyszerű és gyors, sík vagy enyhén ívelt felületekre is alkalmas.

Mechanikus rögzítés: Jelentős vibráció esetén, vagy magas követelményeket támasztanak a telepítés szilárdságára vonatkozóan, mechanikus módszerek, például csavarok és csatok használhatók a rögzítéshez.

Beágyazott beépítés: A berendezés tervezési szakaszában a PI fűtőlemez beágyazható a berendezés belsejébe, hogy integrált kialakítást érjünk el, helytakarékosan és a berendezés esztétikus megjelenésén.

(II) Használati óvintézkedések: Kerülje a túlterhelést: Szigorúan tartsa be a termék névleges teljesítményét és feszültségét, hogy elkerülje a termék károsodását vagy a túlterhelés okozta biztonsági baleseteket.

Kerülje el az éles tárgyak általi karcolódást: A PI fűtőlemez felülete viszonylag sérülékeny, ezért kerülni kell, hogy éles tárgyakkal érintkezzen, nehogy a szigetelőréteg megkarcolódjon, ami befolyásolhatja az elektromos szigetelés teljesítményét.

Rendszeres ellenőrzés és karbantartás: Rendszeresen ellenőrizze a PI fűtőlemez megjelenését és elektromos teljesítményét, és azonnal cserélje ki, ha bármilyen rendellenességet észlel, amely biztosítja a termék normál használatát.

Tartsa be a biztonsági előírásokat: Győződjön meg arról, hogy a termékek rendelkeznek a termékek értékesítési piacán alapuló megfelelő biztonsági tanúsítvánnyal, például UL (Egyesült Államok), CE (Európai Unió), RoHS (Veszélyes anyagok korlátozása) stb. A telepítés és a használat során kövesse a vonatkozó biztonsági előírásokat.

VIII. Minőségtanúsítás és értékesítés utáni szolgáltatás (I) Minőségtanúsítás Nemzetközi tanúsítás: Egyes termékek megfeleltek a nemzetközi piac minőségi és környezetvédelmi követelményeinek, mint például az UL, CE és RoHS.

Belföldi tanúsítás: A repülőgép- és hadiipar speciális termékei megfeleltek a GJB9001C-2017 nemzeti katonai szabvány tanúsítványának; egyes vállalatok ISO 9001, IATF 16949 és más minőségirányítási rendszer tanúsítványokat is megszereztek, biztosítva a termékminőség stabilitását és megbízhatóságát.

(II) Testreszabott értékesítés utáni szolgáltatás: Ügyfeleink számára egyablakos személyre szabott szolgáltatásokat nyújtunk a terméktervezéstől a prototípus-készítésen át a gyártásig. Professzionális technikai csapatokat szervezünk az ügyfelekkel való kommunikációhoz, biztosítva, hogy a termékek megfeleljenek egyéni igényeiknek.

Értékesítés utáni garancia: A termékre meghatározott ideig garanciális szolgáltatást biztosítunk. A jótállási időszak alatt, ha a termék nem emberi minőségi problémákat mutat, az ügyfelek ingyenes javítási vagy csereszolgáltatásokat vehetnek igénybe. Ezen túlmenően átfogó értékesítés utáni ügyfélszolgálati rendszert hoztunk létre, hogy azonnal válaszoljunk az ügyfelek kérdéseire és panaszaira, és magas színvonalú értékesítés utáni szolgáltatásokat nyújtsunk ügyfeleinknek.
