Az S-típusú hőelem (skála) egy nemzetközileg elismert nemes fém hőelem, amely platina ródium ötvözetből (platina 90%, ródium 10%) áll, mint pozitív elektróda (SP) és tiszta platina, mint negatív elektróda (SN). Kiváló magas hőmérsékleti ellenállása, nagy pontosságának és hosszú távú stabilitásának köszönhetően széles körben alkalmazzák az ipari magas hőmérséklet-mérésben, a tudományos kutatási kísérletekben és a precíziós műszermezőkben, amelyek különösen alkalmasak az oxidálódásra és az inert légköri környezetre.

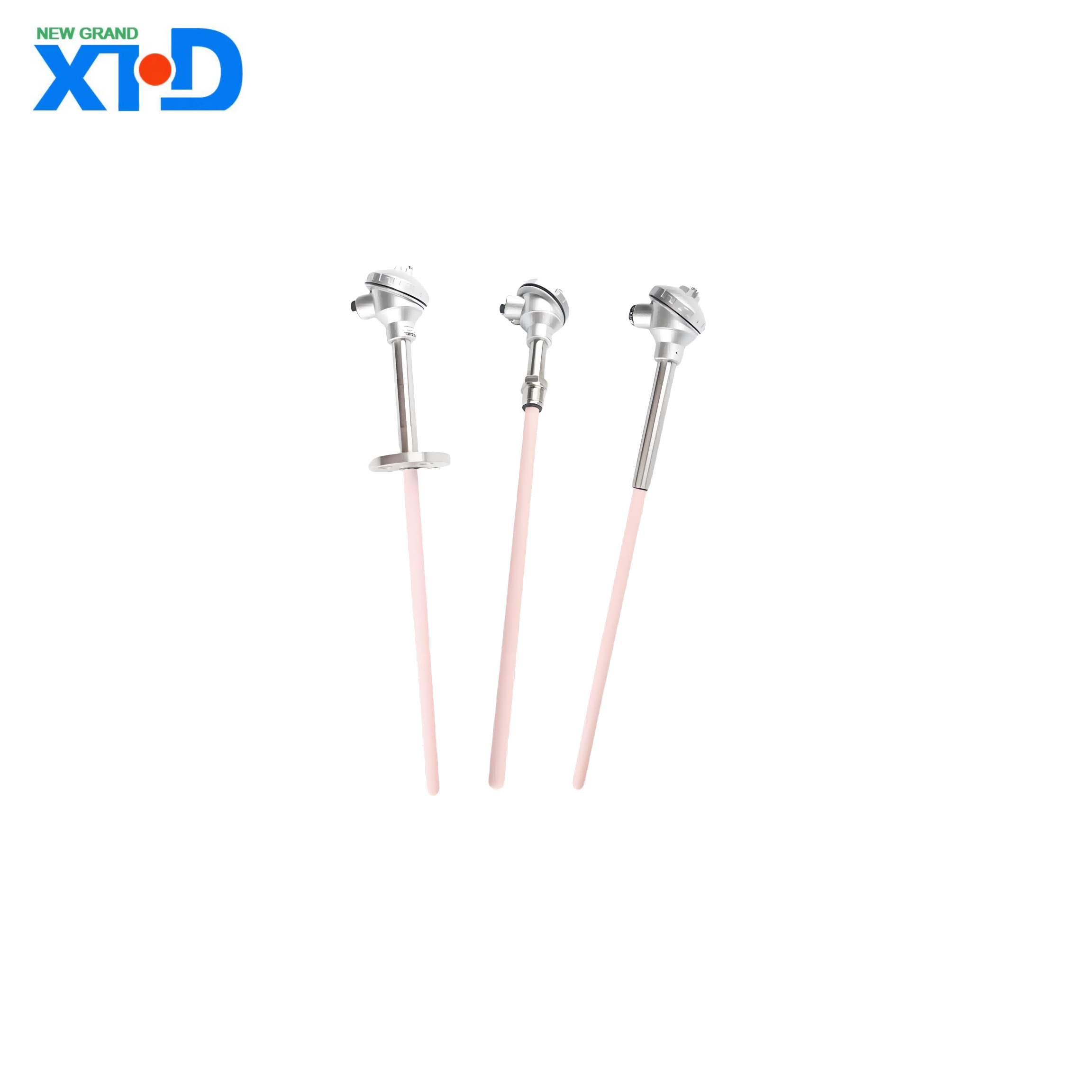

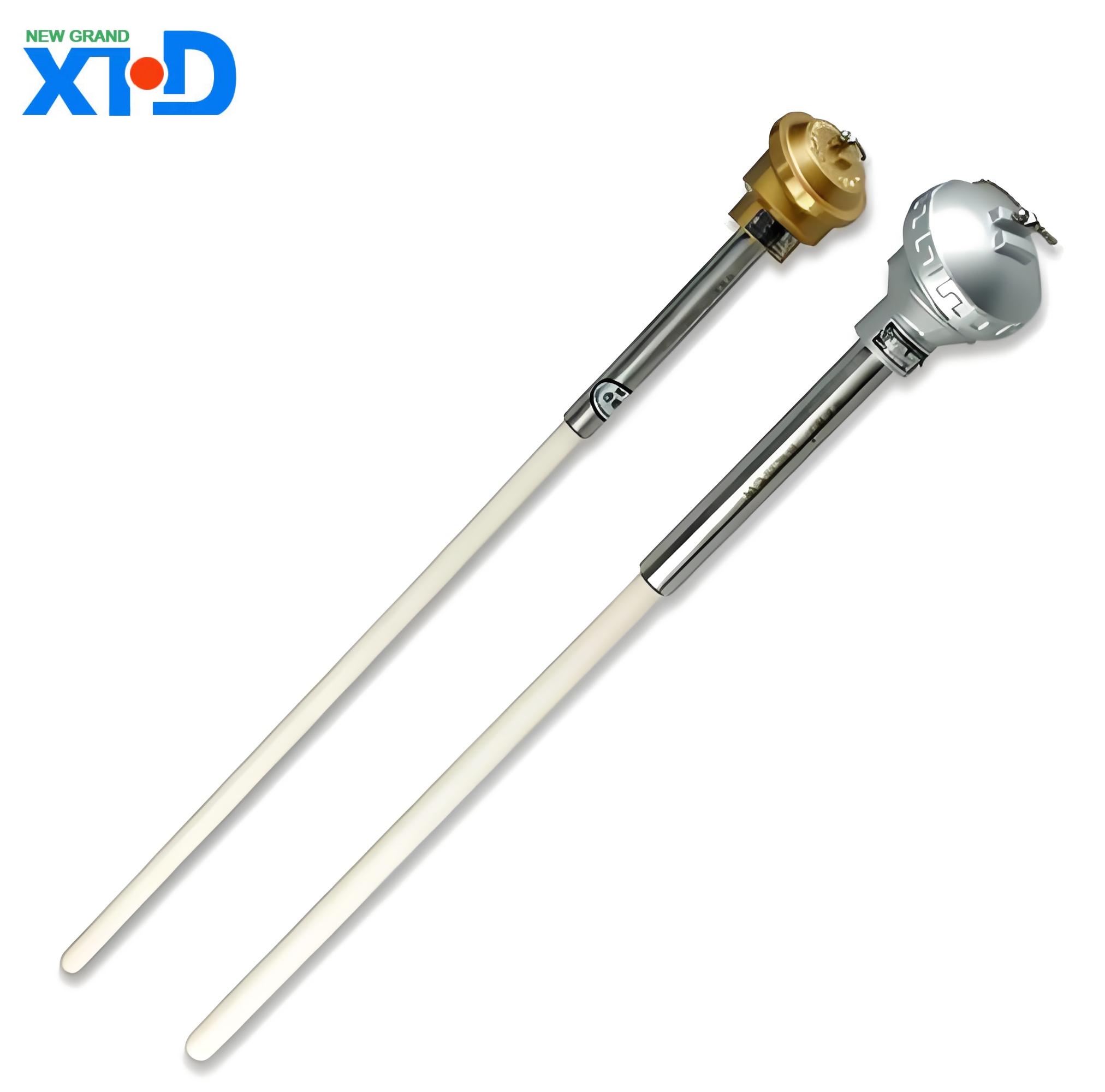

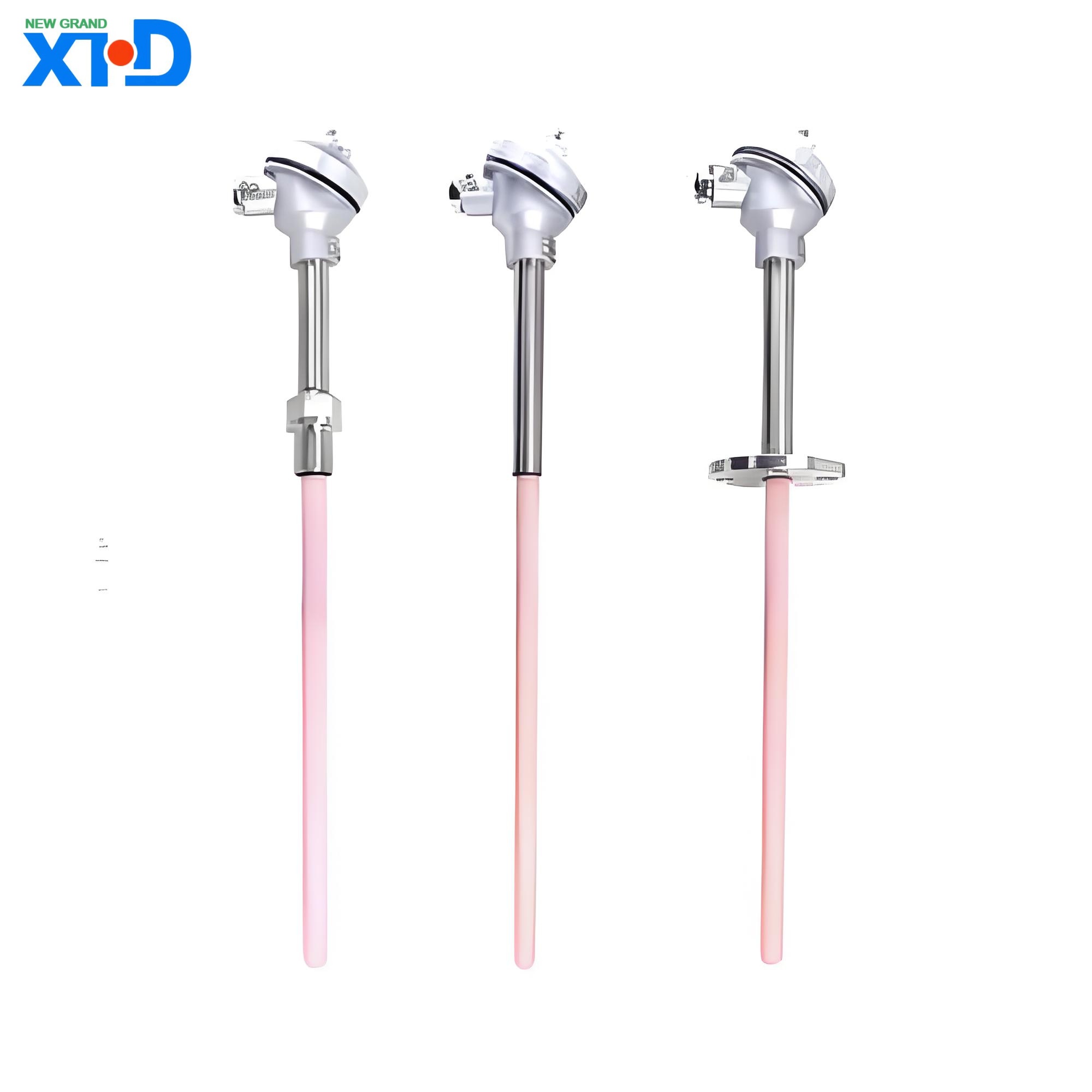

Az S-típusú hőelem termék bevezetése (Platinum Rodium 10 Platinum Hőelem)
1 、 Termék áttekintése
Az S-típusú hőelem (skála) egy nemzetközileg elismert nemes fém hőelem, amely platina ródium ötvözetből (platina 90%, ródium 10%) áll, mint pozitív elektróda (SP) és tiszta platina, mint negatív elektróda (SN). Kiváló magas hőmérsékleti ellenállása, nagy pontosságának és hosszú távú stabilitásának köszönhetően széles körben alkalmazzák az ipari magas hőmérséklet-mérésben, a tudományos kutatási kísérletekben és a precíziós műszermezőkben, amelyek különösen alkalmasak az oxidálódásra és az inert légköri környezetre.
2 、 Működési elv
Az S-típusú hőelem a SeeBeck-effektus alapján működik, ami azt jelenti, hogy ha mindkét végén két különböző fémvezető közötti hőmérsékleti különbség van, termoelektromos potenciál jön létre. A hőmérsékleti értéket a hőelektromos potenciál (MV) mérésével lehet kiszámítani. Hőmérsékleti elektromotív erő-kapcsolata megfelel az IEC 60584-1 nemzetközi szabványnak, jó linearitással, és különösen jól teljesít a magas hőmérsékleti tartományban (1000 ° C felett).
3 、 Műszaki paraméterek
Projekt paraméter leírása
Osztályszámok száma
Hőmérséklet-mérési tartomány hosszú távú használatra: 0 ~ 1450 ° C; Rövid távú határ: 1600 ° C (testreszabható 1700 ° C -ig)
I. pontossági szint: ± 1 ° C vagy ± 0,25% T (T a mért hőmérséklet)
II. Szint: ± 1,5 ° C vagy ± 0,25% T
Szabványos huzal átmérőjű specifikációk: 0,5 mm, 0,8 mm, 1,0 mm (opcionális páncél vagy kerámia hüvely)
Védőcső anyag: Magas hőmérsékletű kerámia (Al ₂ o ∝), kvarccső, molibdén titán ötvözet (a használati környezet szerint testreszabva)
Válaszidő csupasz huzal állapot: <1 másodperc (1600 ° C -on); Védőcsővel: 3-10 másodperc (az átmérőtől és az anyagtól függően)
4 、 Termékjellemzők
.
Kiváló, magas hőmérsékletű teljesítmény
Hosszú ideig stabilan működhet 1600 ° C -on, kiváló oxidációs ellenállással, amely alkalmas szélsőséges környezetekre, például kohászat és üveg olvadó kemencékhez.
.
Nagy pontosság és stabilitás
Ismétlődő hiba ≤ 0,1%, éves sodródás <0,05%, megfelel a laboratóriumok és az iparágak nagy pontosságú hőmérsékleti mérési követelményeinek.
Erős szennyeződésellenes képesség
A platina ródium ötvözet anyaga ellenáll a kémiai korróziónak, stabil kéntartalmú, hidrogén és más légkörben, és hosszú élettartamú.
.
.
Nemzetközi szabványosítás
Megfelelő a szabványoknak, mint például az IEC 60584-1 és az ASTM E230, kompatibilis a mainstream hőmérséklet-szabályozó eszközökkel.
5 、 Tipikus alkalmazási területek
Ipari magas hőmérsékleti forgatókönyvek: acél olvasztás, kerámia szinterelés, félvezető ostya feldolgozása
Kutatási kísérletek: Magas hőmérsékletű anyagkutatás, repülőgép -motorvizsgálat
Energiaipar: Gázturbina kipufogógáz -ellenőrzése, nukleáris reaktor hőmérséklet -szabályozása
Laboratóriumi berendezések: Magas hőmérsékletű kemence, termikus analizátor (TGA/DSC)
6 、 Kiválasztási útmutató
Hőmérsékleti és védelmi cső kiválasztása
.
≤ 1300 ° C: Kerámia (Al ₂ o ∝) védőcső ajánlott a magas költséghatékonysághoz.
1300-1600 ° C: Magas tisztaságú sűrű kerámia vagy molibdén titánötvözet-védőcsőre van szükség.
Rövid távú 1700 ° C: Opcionális csupasz huzalszerkezet védőcső nélkül (inert légkör védelmére van szükség).
.
Huzalátmérő és válaszsebesség
Minél vékonyabb a huzal átmérője, annál gyorsabb a válasz, de a mechanikai szilárdság csökken. Javasoljon egy 0,5 mm -es huzalátmérő a dinamikus hőmérséklet -méréshez és 1,0 mm a rögzített telepítéshez.
Hosszabbító kábel kiválasztása
A kompenzáló huzalt SC (réz réz nikkel -ötvözet) típusúnak kell kiválasztani, a jelátviteli pontosság biztosítása érdekében -20 ~ 100 ° C működő hőmérsékleten.
7 、 A használatra irányuló óvintézkedések
.
Telepítési előírások
Kerülje a hosszú távú felhasználást a légkör, például a CO és a H ₂ csökkentésének csökkentésében, mivel ez a platina elektróda átölelését okozhatja.
A védőcsövet függőlegesen vagy vízszintesen kell felszerelni, hogy elkerüljék a törést okozó mechanikai rezgést.
.
Szennyezés ellenőrzése
.
Szigorúan tilos, hogy érintkezésbe kerüljön a fémgőzökkel (például a cink és az ólom), különben szennyezi az elektródokat, és hőelektromos potenciál sodródást okoz.
Rendszeresen tisztítsa meg az elektród felületének oxidját 10% híg sósavval (csak a nem kerámia védőcsövekre alkalmazható).
.
Kalibrálás és karbantartás
Végezzen el magas hőmérsékletű rögzített pontos kalibrálást 6 havonta (például a 630,63 ° C antimonpont, rézpont 1084,62 ° C).
8 、 Piaci előny
A B-típusú és R-típusú hőelemekhez képest az S-Type magasabb költséghatékonysággal rendelkezik az 1300-1600 ° C hőmérsékleti tartományban; Az olcsó fém hőelemekhez képest, például a K-típusú és az N-típusú, élettartamuk 3-5-szer meghosszabbodik, ami különösen alkalmas forgatókönyvekre, amelyek nagy megbízhatóságot és pontosságot igényelnek.
9 、 Szolgáltatási támogatás
Biztosítson testreszabott megoldásokat (például többpontos hőmérsékleti mérési tömb, vákuum-specifikus csomagolás)
