A felületre szerelhető hőelem egy lapos típusú hőmérsékletmérő eszköz, amelyet egy hőmérséklet-érzékelő és egy felületre szerelhető komponens kombinálásával alakítanak ki, amely közvetlenül képes mérni a hőmérsékletet 0 ℃ -1300 ℃ tartományban. Gyakran használják megjelenítő műszerekkel, rögzítő műszerekkel, elektronikus számítógépekkel stb.. Rövid hőreakcióideje, rugalmas beépítése és szoros érintkezési hőmérsékletmérés pontossága miatt széles körben használják lapos fémberendezések, csőszerelvények, elektronikai alkatrészek, áramköri kártyák és egyéb tárgyak felületeinek hőmérsékletmérésére. Számos iparágban játszik fontos szerepet, például az energiaiparban, a kohászatban, az elektronikában, a vegyiparban és az orvostudományban.
Termékleírás felületre szerelt hőelemekhez
1、 Termék áttekintése
A felületre szerelhető hőelem egy lapos típusú hőmérsékletmérő eszköz, amelyet egy hőmérséklet-érzékelő és egy felületre szerelhető komponens kombinálásával alakítanak ki, amely közvetlenül képes mérni a hőmérsékletet 0 ℃ -1300 ℃ tartományban. Gyakran használják megjelenítő műszerekkel, rögzítő műszerekkel, elektronikus számítógépekkel stb.. Rövid hőreakcióideje, rugalmas beépítése és szoros érintkezési hőmérsékletmérés pontossága miatt széles körben használják lapos fémberendezések, csőszerelvények, elektronikai alkatrészek, áramköri kártyák és egyéb tárgyak felületeinek hőmérsékletmérésére. Számos iparágban játszik fontos szerepet, például az energiaiparban, a kohászatban, az elektronikában, a vegyiparban és az orvostudományban.
2、 Termékmodell és osztályozás
(1) Beépítési mód szerint osztályozva
Tömítés-szerelvény típusa: beleértve a ragasztós rögzítés három altípusát, a ragasztós rögzítést és a csavarrögzítést, amelyek alkalmasak a rögzített beépítési követelményekhez különböző munkakörülmények között. A ragasztós fix változat könnyen felszerelhető további szerszámok nélkül, alkalmas ideiglenes vagy kis terhelésű forgatókönyvekre; A ragasztós rögzítés szilárd és olyan felületekre alkalmas, amelyek viszonylag laposak és bizonyos stabilitási követelményekkel rendelkeznek; A csavarozott, rögzített változat megbirkózik a kemény munkakörülményekkel, mint például a vibráció és a magas hőmérséklet, így biztosítva, hogy a mérőelemek ne esjenek le.
Kézi/felületi hőmérsékletszonda típusa: Kompakt megjelenésének köszönhetően könnyen kezelhető kézi eszközzel, és alkalmas különböző helyeken lévő tárgyak gyors és többpontos hőmérsékletmérésére. Általában a berendezések karbantartásához, helyszíni ellenőrzésekhez és egyéb forgatókönyvekhez használják.
(2) Osztályozás osztásszám szerint
Több skálajelet lefedve, mint például K, E, J, T, Pt100 stb., a különböző skálajelek különböző hőmérsékleti mérési tartományoknak és jellemzőknek felelnek meg:
K osztásszám: A hőmérséklet mérési tartománya 0 ℃ -600 ℃, a termoelektromos potenciál jó linearitásával, erős antioxidáns kapacitással és mérsékelt költséggel. Ez a legszélesebb körben használt típus az ipari területen, alkalmas magas hőmérsékletű oxidatív környezetekhez, mint például a kohászat és a petrolkémia.
E osztásszám: A hőmérséklet mérési tartománya -200 ℃ -400 ℃, és a termoelektromos potenciál a legmagasabb az általánosan használt hőelemek között. Nagy érzékenységű, és nem túl érzékeny a magas páratartalmú gázkorrózióra. Alkalmas magas páratartalmú környezetben, például élelmiszer-feldolgozásban, gyógyszeriparban és más iparágakban.
J osztásszám: A hőmérséklet mérési tartománya 0 ℃ -750 ℃, jó linearitás, nagy termoelektromos potenciál és alacsony ár. Használható vákuumban, oxidációban, redukcióban és inert gázos környezetben. A pozitív elektród vas azonban magas hőmérsékleten gyorsan oxidálódik, és az üzemi hőmérséklet felső határa korlátozott.
T felosztási szám: A hőmérséklet mérési tartománya -200 ℃ -350 ℃, kiváló linearitással és jó stabilitással. Különösen alkalmas a -200 ℃ -0 ℃ alacsony hőmérsékleti tartományban való használatra, és gyakran használják alacsony hőmérsékletű kutatásban, hideglánc logisztikában és más területeken.
Pt100 skála: A hőmérséklet mérési tartománya -200 ℃ -450 ℃, kiváló minőségű importált vékonyréteg-ellenállásokkal, nagy mérési pontossággal és erős stabilitással. Alkalmas olyan forgatókönyvekhez, amelyek szigorú hőmérsékletmérés pontosságot igényelnek, mint például a precíziós elektronikai gyártás, laboratóriumi vizsgálatok stb.
3. Műszaki paraméterek
(1) A hőmérséklet mérési pontossága
II. szintű pontosság: A K, E, J és T skálajelek -40 ℃ és 300 ℃ közötti tartományban vannak, ± 2,5 ℃ tűréshatárral; A Pt100 skála megengedett eltérése a -200 ℃ -0 ℃ tartományon belül ± 0,3 ℃, a 0 ℃ -450 ℃ tartományon belüli megengedett eltérése ± 0,3 ℃ vagy ± 0,005 | t | ℃ (amelyik nagyobb).
Speciális precíziós szint: A vevői igényeknek megfelelően magasabb pontosságú termékek is biztosíthatók, és konkrét paramétereket kell testre szabni és kommunikálni.
(2) Termikus válaszidő
τ0,5≤10S， Képes a hőmérséklet-változások gyors érzékelésére, hatékonyan csökkenti a dinamikus hibákat, és biztosítja a hőmérséklet-ingadozások időben történő rögzítését.
(3) Szigetelési ellenállás
Az 1 m-nél hosszabb hőelemeknél a szobahőmérsékletű szigetelési ellenállás értékének és hosszának szorzata nem lehet kisebb, mint 100M Ω· m.
Az 1 m vagy annál rövidebb hőelemek esetében a szigetelési ellenállás értéke szobahőmérsékleten nem lehet kevesebb 100 M Ω-nál a mérési jelek stabil átvitelének biztosítása és az interferencia elkerülése érdekében.
(4) Mechanikai teljesítmény
Rugalmasság: A termék jó általános rugalmassággal rendelkezik, és szabadon hajlítható, minimális hajlítási sugárral akár 50 mm-ig (modelltől és hossztól függően kissé eltérő), így könnyen illeszthető összetett felületekre a hőmérséklet mérésére.
Mechanikai szilárdság: A héj nagy szilárdságú fémanyagból készül, kiváló nyomó- és ütésállósággal, és bizonyos fokú külső ütközésnek és összenyomódásnak ellenáll, alkalmazkodik a kemény ipari helyszíni környezethez.
(5) Elektromos teljesítmény
Hőpotenciálstabilitás: A megadott hőmérsékleti tartományon belül a hőpotenciál éves változási sebessége nem haladja meg a ± 0,1%-ot, ami biztosítja a hosszú távú mérések pontosságát és megbízhatóságát.
Vezetékellenállás: A vezeték ellenállása a vezeték hosszától függően változik, és általában nem haladja meg az 1 Ω-t méterenként, hogy elkerülje a mérési pontosságot, hogy a túlzott vezetékellenállás befolyásolja.
4. Termék felépítése
(1) A mérés vége
Speciális hegesztési eljárással két különböző anyagú termoelektródát hegesztenek össze, hogy mérési kontaktust képezzenek, biztosítva a szoros érintkezést a mérendő tárgy felületével és javítva a hőmérséklet mérési pontosságát. A mérővégek egyes modelljei védőhüvellyel is fel vannak szerelve, hogy megakadályozzák a korróziót és a kopást, meghosszabbítva az élettartamukat.
(2) Felületre szerelhető tokozási réteg
Magas hőmérséklet-állóságú és jó szigetelőképességű anyagokat válasszon tokozási rétegként, hogy elszigetelje a termoelektródát a külső környezettől, miközben biztosítja a termék síkságát, hogy jobban tapadjon a vizsgált felülethez. A kapszulázó réteg vastagsága egyenletes, általában 0,5 mm és 2 mm között van, ami biztosítja a termék könnyű súlyát és megfelelő védelmet.

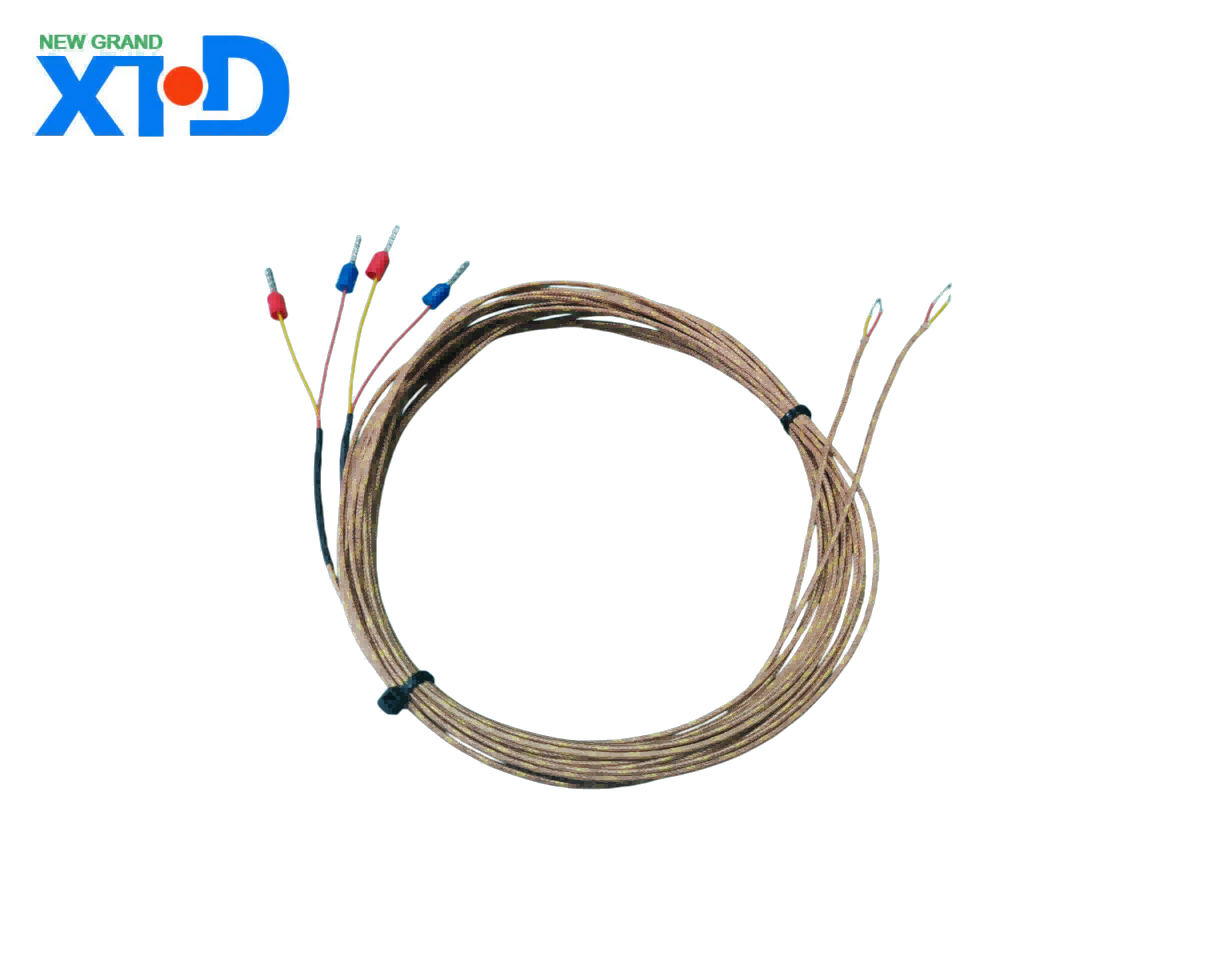

(3) Vezetékek és csatlakozók
A többszálú, magas hőmérsékletnek ellenálló szigetelt vezetőt használják vezetőként, amely jó rugalmassággal és öregedésgátló teljesítménnyel rendelkezik. A csatlakozóvég szabványos csatlakozókkal van felszerelve, mint például légi csatlakozók, vezetékek kivezetései stb., amelyek megkönnyítik a gyors csatlakoztatást a kijelző műszerekhez, vezérlőrendszerekhez és egyéb berendezésekhez, és a csatlakozás szilárd és nem könnyen lazítható.
5、 Telepítés és használat
(1) A telepítés módja
Ragasztós rögzítés: Tisztítsa meg a vizsgálandó felületet, távolítsa el a tapadó védőfóliát, ragassza fel a tapasz hőelemét a kijelölt helyre, majd nyomja meg egy pillanatra a kezével a szilárd tapadás érdekében. Ez a módszer gyors telepítési sebességgel rendelkezik, de nem alkalmas magas hőmérsékletű és nagy vibrációjú környezetben.
Ragasztórögzítés: Vigyen fel speciális ragasztót egyenletesen a vizsgált felületre és a tapasz-hőelem hátoldalára, kösse össze a kettőt, és a ragasztó kötési követelményeinek megfelelően térítse ki. Ez a módszer nagy tapadószilárdsággal rendelkezik, és alkalmas hosszú távú fix telepítésre.

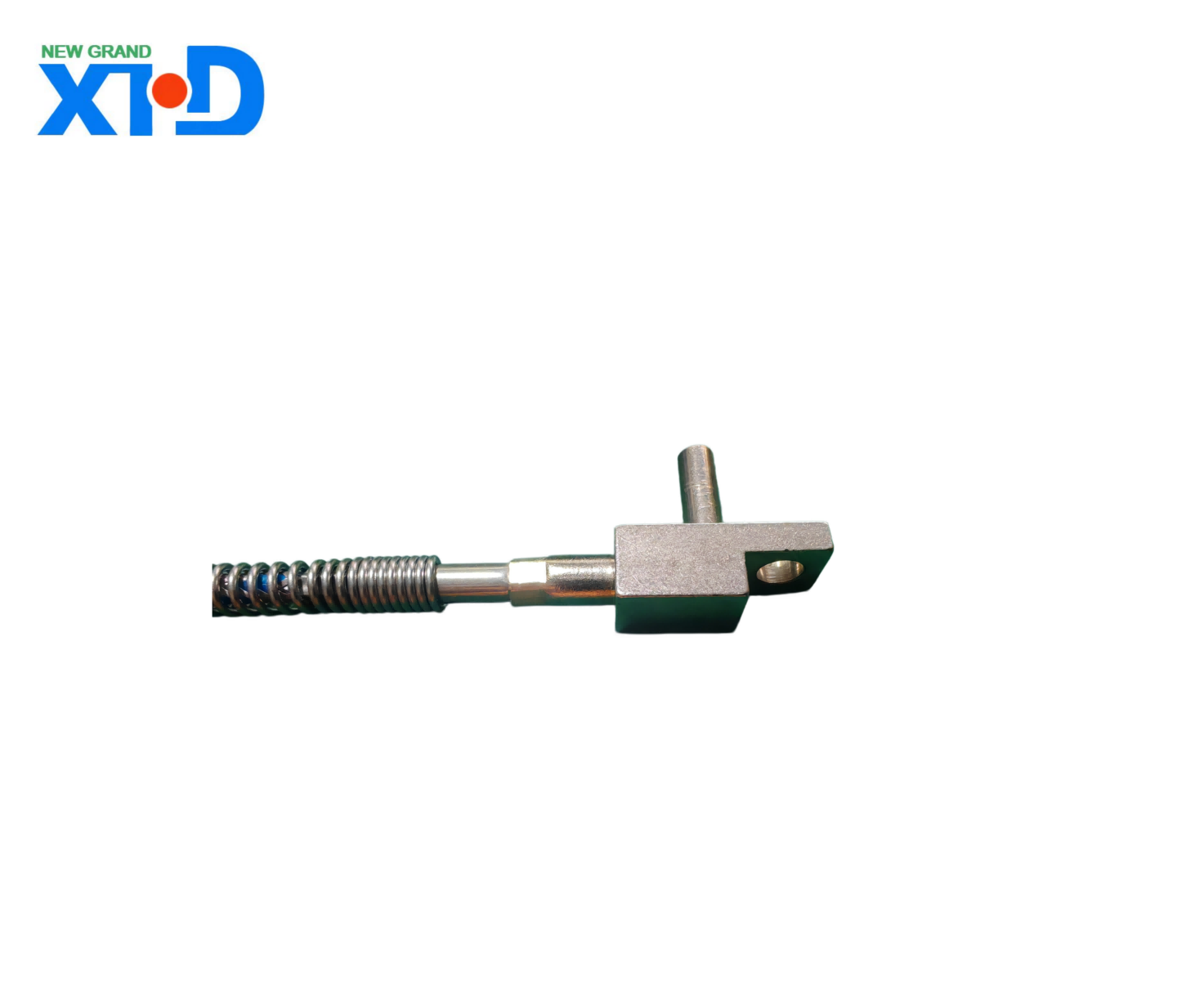

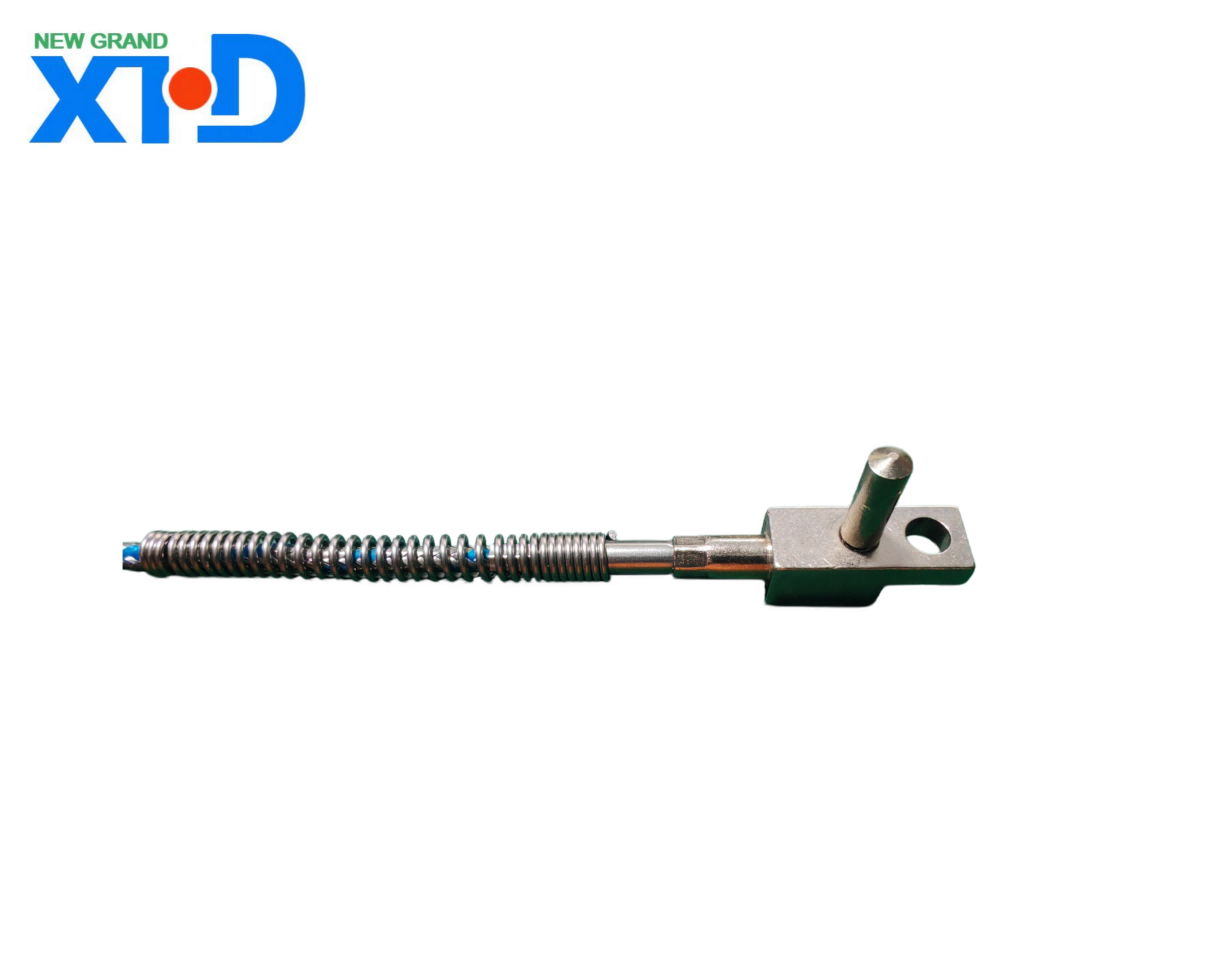

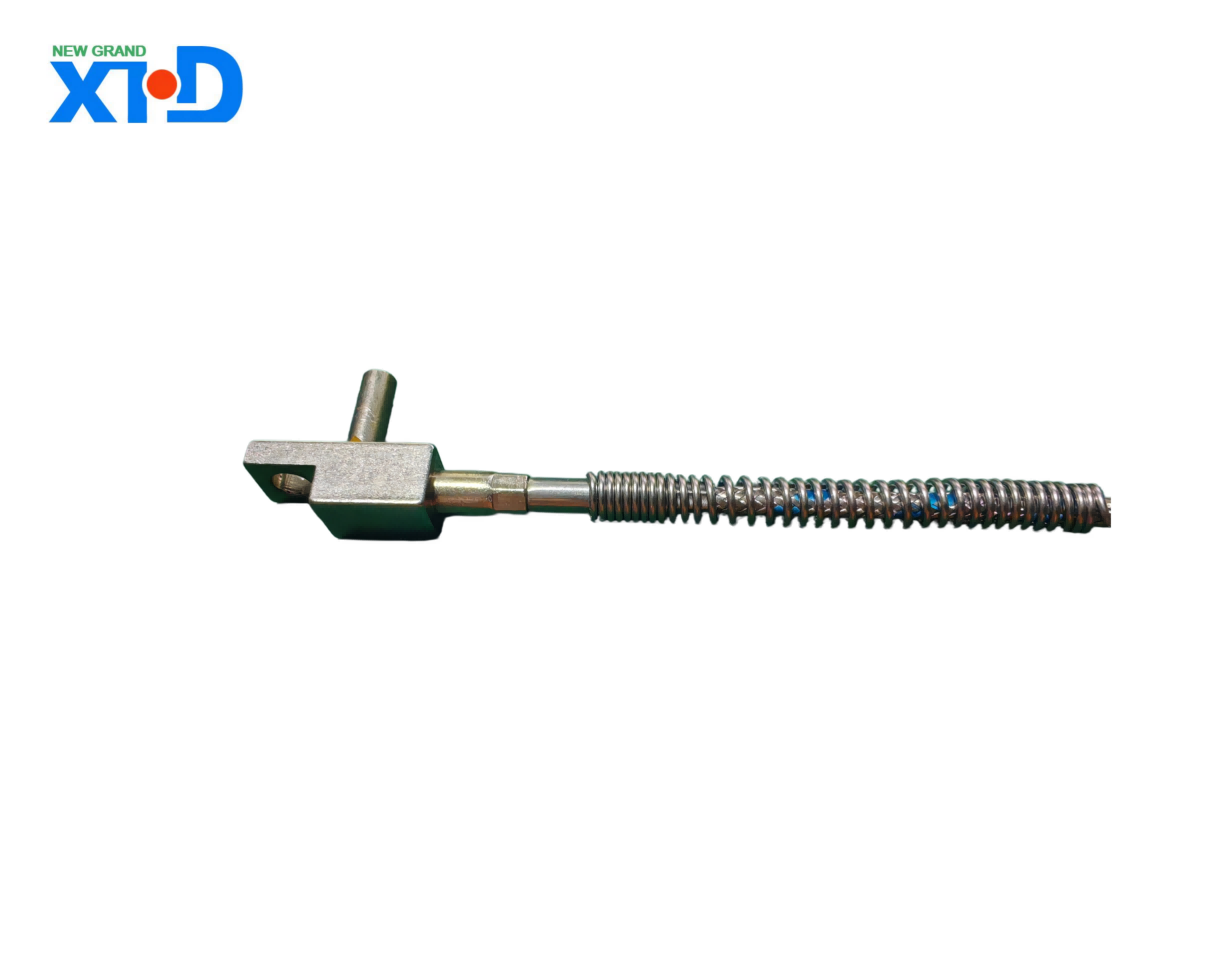

Csavarrögzítés: A terméken lévő fenntartott beépítési furatok segítségével a felületre szerelhető hőelem csavarokkal rögzíthető a mért tárgyhoz, amely alkalmas magas vibrációjú forgatókönyvekhez és magas beépítési stabilitási követelményekhez.
Kézi mérés: Tartsa közvetlenül a szondát, és helyezze a mérővéget szorosan a mérendő felülethez a méréshez. A mérés befejezése után időben távolítsa el, hogy elkerülje a szonda hosszú távú, magas hőmérsékletű károsodását.
(2) Használati óvintézkedések
Beépítés előtt ellenőrizni kell, hogy a termék megjelenése sértetlen-e, a vezetékek nem sérültek-e, a szigetelési ellenállás megfelel-e a követelményeknek.
Győződjön meg arról, hogy a mérővég szorosan érintkezik a mérendő felülettel a mérés során, elkerülve a mérési pontosságot befolyásoló hézagokat.
Ne használja erős elektromágneses interferencia környezetben. Ha elkerülhetetlen, árnyékolási intézkedéseket kell tenni a mérési jelek zavarásának elkerülése érdekében.
Használja a termék hőmérséklet mérési tartománya szerint, és szigorúan tilos a tartományon túli mérést végezni a termék károsodásának elkerülése érdekében.
A mérési pontosság biztosítása érdekében rendszeresen kalibrálja a terméket. Az ajánlott kalibrálási ciklus 1-2 év, amely a használat gyakoriságának és a pontossági követelményeknek megfelelően állítható.
6. Szállítás és tárolás
(1) Szállítás
A termék antisztatikus és ütésálló csomagolást alkalmaz. Szállítás közben kerülni kell az erőszakos ütközéseket, összenyomódást és leesést a termék károsodásának elkerülése érdekében. Ugyanakkor ügyelni kell a nedvességre és a vízszigetelésre, hogy elkerülje a termék nedvességtartalmát és az elektromos teljesítményt.
(2) Tárolás
Száraz és szellőztetett környezetben, -10 ℃ -40 ℃ hőmérsékleten és legfeljebb 80%-os relatív páratartalommal kell tárolni, távol a korrozív anyagoktól, például erős savaktól és lúgoktól, valamint erős elektromágneses sugárforrásoktól. A tárolás során rendszeresen ellenőrizni kell, hogy a csomagolás sértetlen-e, a termék nedves, sérült-e.
7 、 Értékesítés utáni szolgáltatás
Az eladástól számítva, ha a normál használat során minőségi probléma adódik, a termék 12 hónapos ingyenes garanciális szolgáltatást élvezhet.
A garanciális időszak alatt, ha a tesztelés során bebizonyosodik, hogy a termék minőségi probléma, cégünk a termék ingyenes javítását vagy cseréjét biztosítja a vásárló számára; Fizetett javítási szolgáltatásokat nyújtunk az emberi károk, nem megfelelő használat vagy vis maior okozta meghibásodások esetén.
Egész életen át tartó technikai támogatás nyújtása az ügyfeleknek, beleértve a termékválasztási útmutatást, a telepítési és hibakeresési tanácsadást, a felhasználói képzést és egyéb szolgáltatásokat annak érdekében, hogy az ügyfelek helyesen és hatékonyan használják a terméket.
