A T típusú hőelem egy olyan hőmérséklet -érzékelő, amelyet a Seebeck Effect elv alapján terveztek, amely két különböző fémvezetőből áll (tiszta réz a pozitív elektródához és a réz nikkelötvözethez a negatív elektródhoz, azaz Constantan). A nagy stabilitás és a kiváló alacsony hőmérsékleti mérési pontosság jellemzői. Mint a nemzetközileg szabványosított hőelemtípusok (az IEC 584 szabványnak megfelelő), széles körben használják közepes és alacsony hőmérsékleti mérési forgatókönyvekben a tudományos kutatás, az ipar, az orvosi és más területeken.

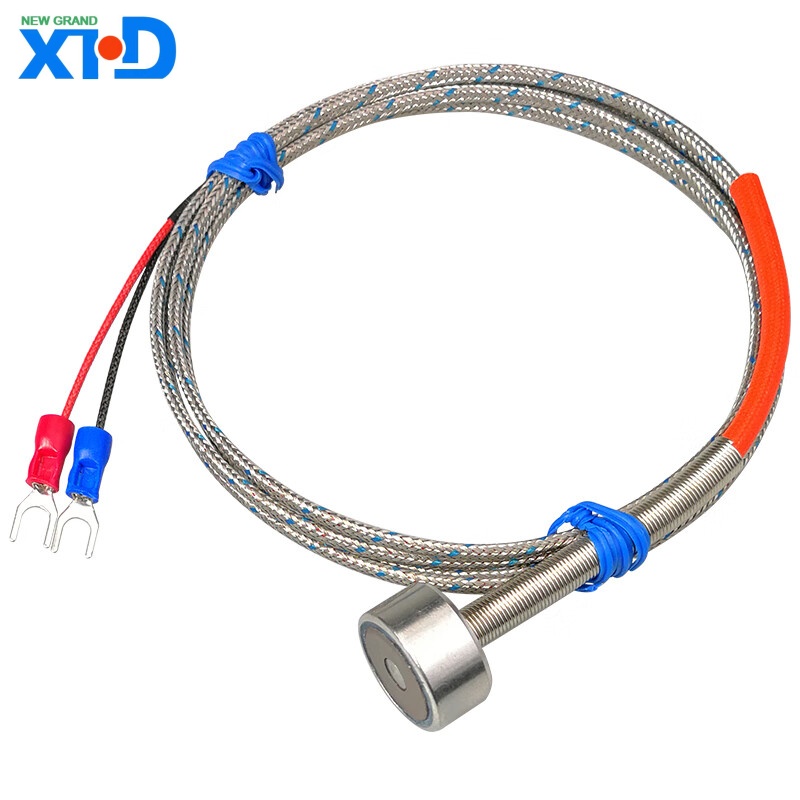

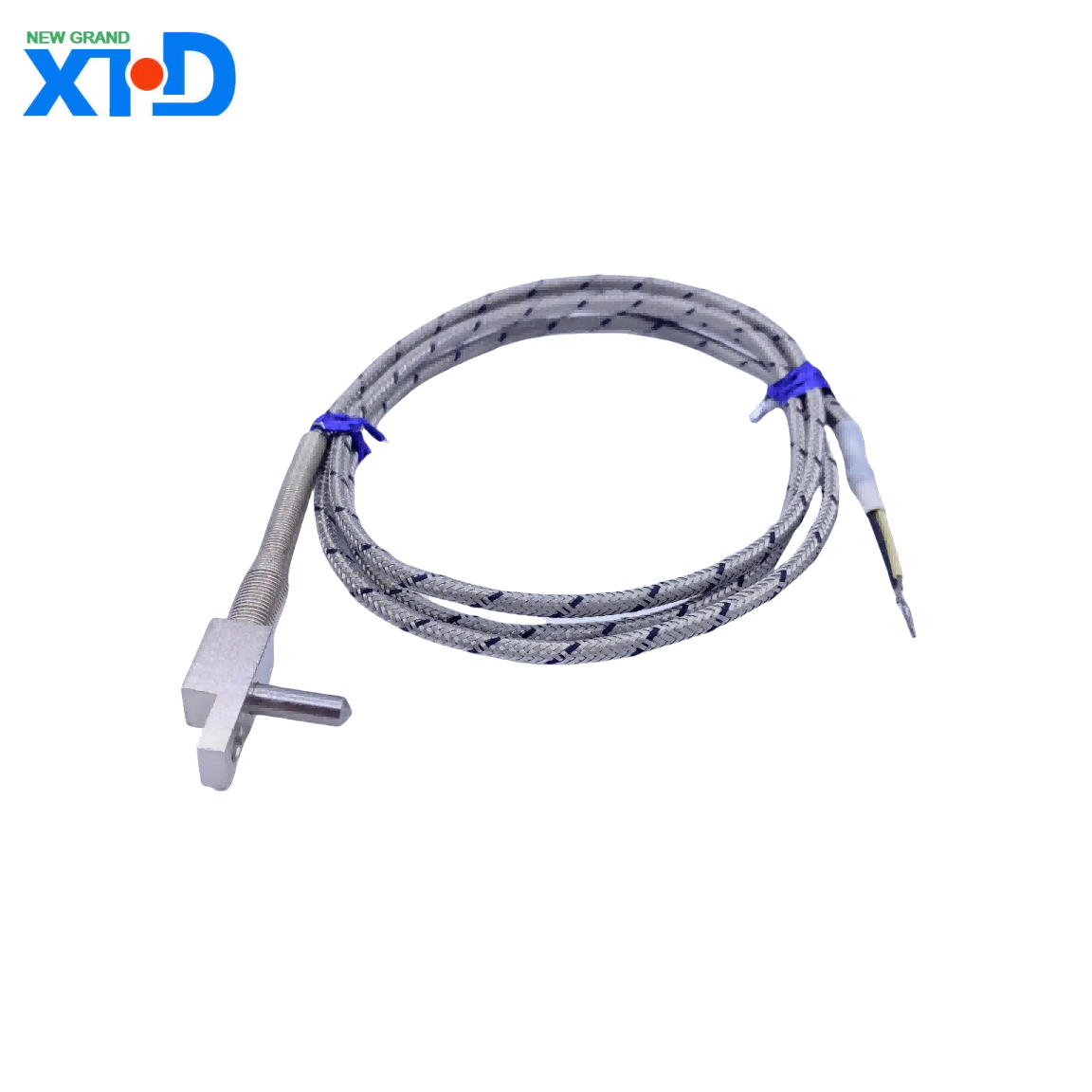

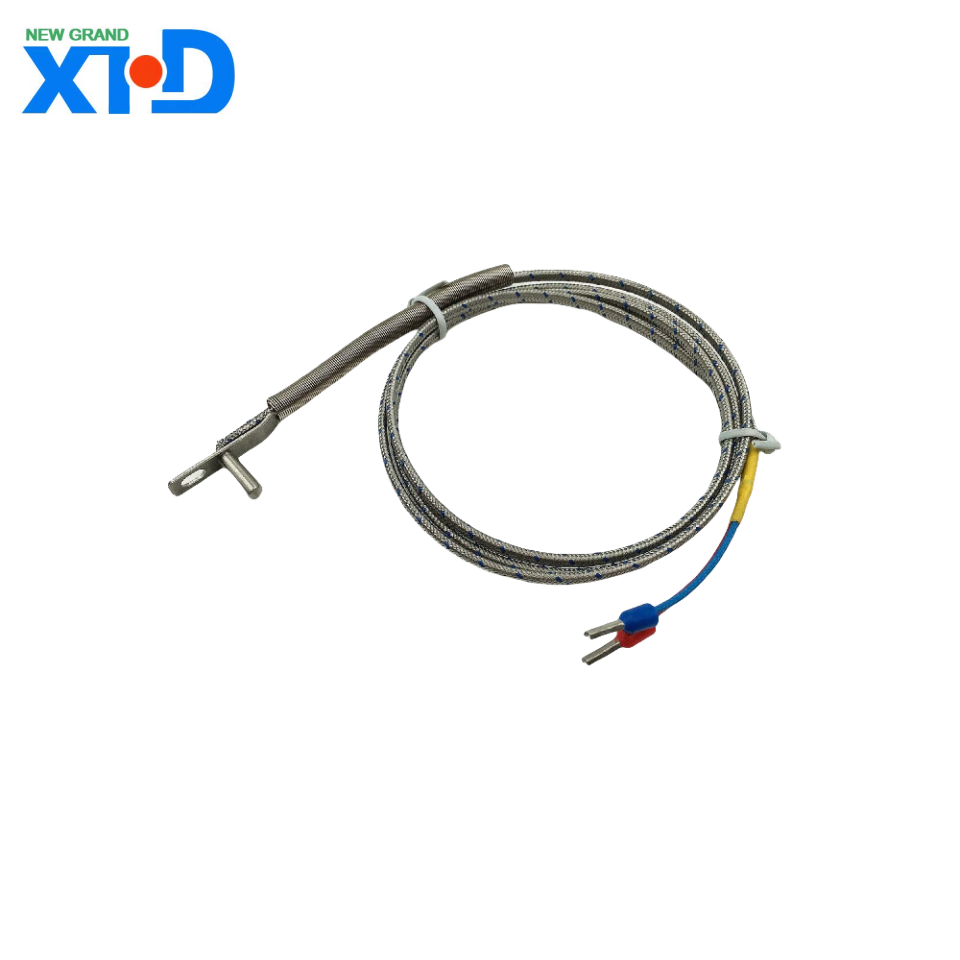

T-típusú hőelem (réz Constantan hőelem) Termék Bevezetés
1 、 Termék áttekintése
A T típusú hőelem egy olyan hőmérséklet -érzékelő, amelyet a Seebeck Effect elv alapján terveztek, amely két különböző fémvezetőből áll (tiszta réz a pozitív elektródához és a réz nikkelötvözethez a negatív elektródhoz, azaz Constantan). A nagy stabilitás és a kiváló alacsony hőmérsékleti mérési pontosság jellemzői. Mint a nemzetközileg szabványosított hőelemtípusok (az IEC 584 szabványnak megfelelő), széles körben használják közepes és alacsony hőmérsékleti mérési forgatókönyvekben a tudományos kutatás, az ipar, az orvosi és más területeken.
2 、 Alapvető jellemzők és előnyök
1. Hőmérsékleti mérési tartomány
Jellemző tartomány:- 200 ° C-+350 ° C
Rövid távú határ: 400 ° C-ig is tolerálhat (de a hosszú távú használat javasolt, hogy ≤ 200 ° C legyen az élettartam meghosszabbításához).
2. Anyagösszetétel és polaritás
Pozitív elektróda (TP): oxigénmentes réz (Cu), ≥ 99,9%tisztaságú, gyenge oxidációs ellenállással, és el kell kerülni a magas hőmérsékletű oxidációs környezetet.
Negatív elektróda (TN): réz (CUni44), más néven réz nikkel -ötvözet (55% réz és 45% nikkel) kiváló korrózióállósággal rendelkezik.
3. Kulcsfontosságú teljesítménymutatók
Érzékenység (SeeBeck együttható): kb. 43 μ v/° C, kiváló linearitással alacsony hőmérsékleti tartományban (-200 ° C-0 ° C).
Pontossági szint:
2. osztály: ± 0,5 ° C vagy ± 0,4% (attól függően, hogy melyik nagyobb)
Precíziós osztály 1. osztály: ± 0,5 ° C vagy ± 0,4% (-40 ° C-+350 ° C)
Válaszidő: A védőhüvely anyagától függően a csupasz huzal akár 0,1 másodperc is lehet (folyadékban), és a rozsdamentes acél hüvelyek tipikus értéke 1-5 másodperc.
3 、 Felépítés és kiválasztási konfiguráció
1. Standard szerkezet
Védőcső anyag: Opcionális 304/316 rozsdamentes acél, polietrafluor -etilén (PTFE), kerámia stb., A különböző médiakörnyezetekhez alkalmas.
Szigetelő anyagok: magnézium-oxid (MGO), csillám vagy magas hőmérsékletű polimerek az elektródok közötti szigetelés és a hőmérséklet-ellenállás biztosítása érdekében.
A csomópont doboz típusa: Robbanásbiztos, vízálló, rendes műanyag héj stb., Az IP54-IP67 védelmi szintjének megfelelõen.
2. Opcionális modellparaméterek
Példa a paraméter -beállításokra
A szonda átmérője 0,5 mm, 1,6 mm, 3 mm, 6 mm
A szonda hossza 50 mm és 2000 mm (testreszabható)
Kimeneti interfész csupasz huzal vége, mikrotűz, repülési csatlakozó
Az elektromágneses interferencia árnyékoló réteg speciális kezelése, rugalmas páncél
4 、 Tipikus alkalmazási forgatókönyvek
.
Alacsony hőmérsékletű tervezés és tudományos kutatás
.
Az ultra-alacsony hőmérsékleti táptalajok, például a folyékony nitrogén (-196 ° C) és a folyékony oxigén mérése.
Hideg csapda hőmérséklet -megfigyelése félvezető gyártásban.
.
Élelmiszer- és gyógyszeripar
.
Fagyasztott tárolás (-40 ° C --18 ° C), pasztőrizási folyamat (60 ° C -85 ° C).
.
Orvosi berendezések
.
Hőmérséklet-visszacsatolás-szabályozás az alacsony hőmérsékletű terápiás berendezésekhez és a biológiai minták tároló dobozokhoz.
.
Ipari folyamatvezérlés
.
A műanyag extruder alacsony hőmérsékletű szakasza, szárító sütő, HVAC rendszer.
5 、 A használatra irányuló óvintézkedések
.
Környezeti korlátozások
.
Kerülje a 350 ° C feletti környezet hosszú távú kitettségét, mivel a réz elektróda-oxidációja jel sodródást okozhat.
A szulfid-korrózió előfordulhat kéntartalmú és csökkentő légkörben, és a bevonatvédelmet vagy a kerámia hüvelyt ki kell választani.
.
Telepítési pontok
.
Győződjön meg arról, hogy a hőmérséklet -mérési pont teljes érintkezésben van a hőelem csomóponttal a termikus gradiens hibák csökkentése érdekében.
Maradjon távol az erős elektromágneses mezőktől, vagy használjon árnyékolt kábeleket a jel interferencia megelőzésére.
.
Kalibrálás és karbantartás
.
Javasoljuk, hogy végezzen egy éves fagypont (0 ° C) kalibrálást, és ellenőrizze a csomópontok oxidációs állapotát a magas hőmérsékleten történő felhasználás után.
A kompenzációs huzal cseréjekor meg kell felelni a T-alakú speciális modellnek (például TX vagy TC).
6 、 Más típusú hőelemekhez képest
Típus hőmérsékleti tartomány előnyei korlátozások
T -típusú -200 ° C ~ 350 ° C alacsony hőmérsékleti pontosság, olcsó, magas hőmérsékletű oxidáció
K -típusú -200 ° C ~ 1260 ° C széles hőmérsékleti tartomány, erős egyetemesség, alacsony hőmérsékletű nemlinearitás
J-típusú 0 ° C ~ 750 ° C nagy érzékenység, rezisztens a légkör csökkentése és a kén könnyen korrodálódása
7 、 Összegzés
A T-típusú hőelem, kiváló, alacsony hőmérsékleti mérési teljesítményével és gazdaságával, az előnyben részesített érzékelővé vált -200 ° C és 200 ° C tartományban. A felhasználóknak védőszerkezeteket és telepítési módszereket kell választaniuk a tényleges munkakörülmények alapján, és rendszeresen fenntartaniuk kell azokat a hosszú távú stabilitás biztosítása érdekében. Az olyan alkalmazásokhoz, amelyek magasabb hőmérsékletet vagy durva környezetet igényelnek, a K-típusú vagy páncélozott hőelemeket alternatív megoldásoknak tekinthetik.
