A PT100 termisztor egy nagy pontosságú hőmérséklet-érzékelő, amely a platina (PT) ellenállás hőmérsékletfüggő tulajdonságain alapul, amelyet 100 Ω ellenállási értéke 0 ℃-nél neveztek el (a Pt a platina). Az ipari hőmérsékleti mérés területén alapvető alkotóelemként a PT100 -at széles körben használják a hőmérséklet -mérési forgatókönyvekben, -200 ℃ és+850 ℃ között, nagy stabilitása, jó linearitása és erős interferencia -képesség miatt. Ez egy szokásos hőmérséklet -érzékelő elem a folyamatiparban, a laboratóriumokban és a precíziós berendezésekben.
PT100 termisztor termék bevezetése
1 、 Termék áttekintése
A PT100 termisztor egy nagy pontosságú hőmérséklet-érzékelő, amely a platina (PT) ellenállás hőmérsékletfüggő tulajdonságain alapul, amelyet 100 Ω ellenállási értéke 0 ℃-nél neveztek el (a Pt a platina). Az ipari hőmérsékleti mérés területén alapvető alkotóelemként a PT100 -at széles körben használják a hőmérséklet -mérési forgatókönyvekben, -200 ℃ és+850 ℃ között, nagy stabilitása, jó linearitása és erős interferencia -képesség miatt. Ez egy szokásos hőmérséklet -érzékelő elem a folyamatiparban, a laboratóriumokban és a precíziós berendezésekben.
2 、 Működési elv
A PT100 az ellenállás hőmérséklet -detektorának (RTD) kategóriájához tartozik, és működési alapelve különbözik a hőelemétől (a hőelektromos hatás alapján):
Ellenállási hőmérsékleti kapcsolat: A platina ellenállás ellenállása megközelítőleg lineárisan növekszik a hőmérsékleten, az IEC 60751 nemzetközi szabványban megadott osztálytáblázat után.
Matematikai képlet:
· 0 ℃ ~ 850 ℃ ： r (t) = r0 (1+at+bt2) r (t) = r0 (1+at+bt2)
· -200 ℃ ~ 0 ℃ ： r (t) = r0 [1+at+bt2+c (t-100 ℃) t3] r (t) = r0 [1+at+bt2+c (t-100 ℃) t3]
Közülük az R0 = 100 Ω R0 = 100 Ω, A/B/C a platina anyag jellegzetes állandóságai.
3 、 Alapparaméterek és teljesítmény
Paraméter műszaki mutatók
Hőmérsékleti mérési tartomány -200 ℃ ~+850 ℃ (hagyományos modell)
Pontosság A osztály (± 0,15 ℃ @ 0 ℃)/B osztály (± 0,3 ℃ @ 0 ℃)
A termikus válaszidő <10 másodperc (a szonda szerkezetétől és a közepes áramlási sebességtől függően)
Huzalrendszer-típusok: 2 vezetékes rendszer (gazdaságos), 3 vezetékes rendszer (általánosan használt), 4 vezetékes rendszer (nagy pontosságú)
Az IP65/IP67 védelmi szint (a páncélos típus elérheti az IP68 -at)
Hosszú távú stabilitás <0,1 ℃/év (tipikus érték)
4 、 Termékszerkezet
A PT100 termikus ellenállás a következő komponensekből áll:
Hőmérséklet-érzékelő elem: Nagy-Purity Platinum huzal tekercselés vagy vékonyréteg-eljárás, kerámia vagy üvegszubsztrátba kapszulázva.
Védő hüvely: Az anyagi lehetőségek közé tartozik a rozsdamentes acél (304/316), a hastelloy stb., Amelyek korrózióállóak és ellenállóak a magas nyomásnak.
Ólom típusa: Magas hőmérsékletű ellenálló huzal (például ezüst bevont rézhuzal, nikkelhuzal) vagy ásványi szigetelt kábel (MI kábel).
Junction Box: Robbanásbiztos, vízálló vagy szokásos típusú, különféle telepítési környezetekhez.
Általános szerkezeti formák:
Páncélozott típus: Rugalmas fémhüvelybe beágyazva, kiváló szeizmikus teljesítmény, alkalmas kis terekhez.
Előzetesen összeállított: osztott kialakítás, könnyen cserélhető a hőmérséklet -érzékelő alkatrészek.
5 、 Alkalmazási mező
Ipari folyamatvezérlés: A kémiai reakció edények, a kőolajvezetékek és a kohászati kemencék hőmérséklet -ellenőrzése.
Laboratóriumi precíziós mérés: Állandó hőmérsékleti kamra, környezeti vizsgálati kamra, tudományos kutatási eszközök.
Energia és energia: kazán hőmérséklet -megfigyelése, transzformátor tekercselési hőmérséklet mérése.
Élelmiszer és gyógyszer: sterilizáló berendezések, hideg láncszállítás, bioreaktorok.
6 、 Termék előnyei
Nagy pontosság és megismételhetőség: jobb, mint a hőelemek, alkalmas precíziós mérésekhez ± 0,1 ℃ szinten.
Széles hőmérsékleti tartomány: -200 ℃ -+850 ℃, a legtöbb ipari igény kielégítése.
Erős anti-interferencia képesség: Az ellenállás jel kimenetét kevésbé befolyásolja az elektromágneses interferencia.
Szabványosított kialakítás: megfelel a nemzetközi/nemzeti szabványoknak, mint például az IEC 60751 és a GB/T 30121.
7 、 Kiválasztási útmutató
A PT100 kiválasztásakor a következő paramétereket kell megadni:
Hőmérséklet -mérési tartomány és pontosság: Válassza ki az A/B osztályt a tényleges igények szerint.

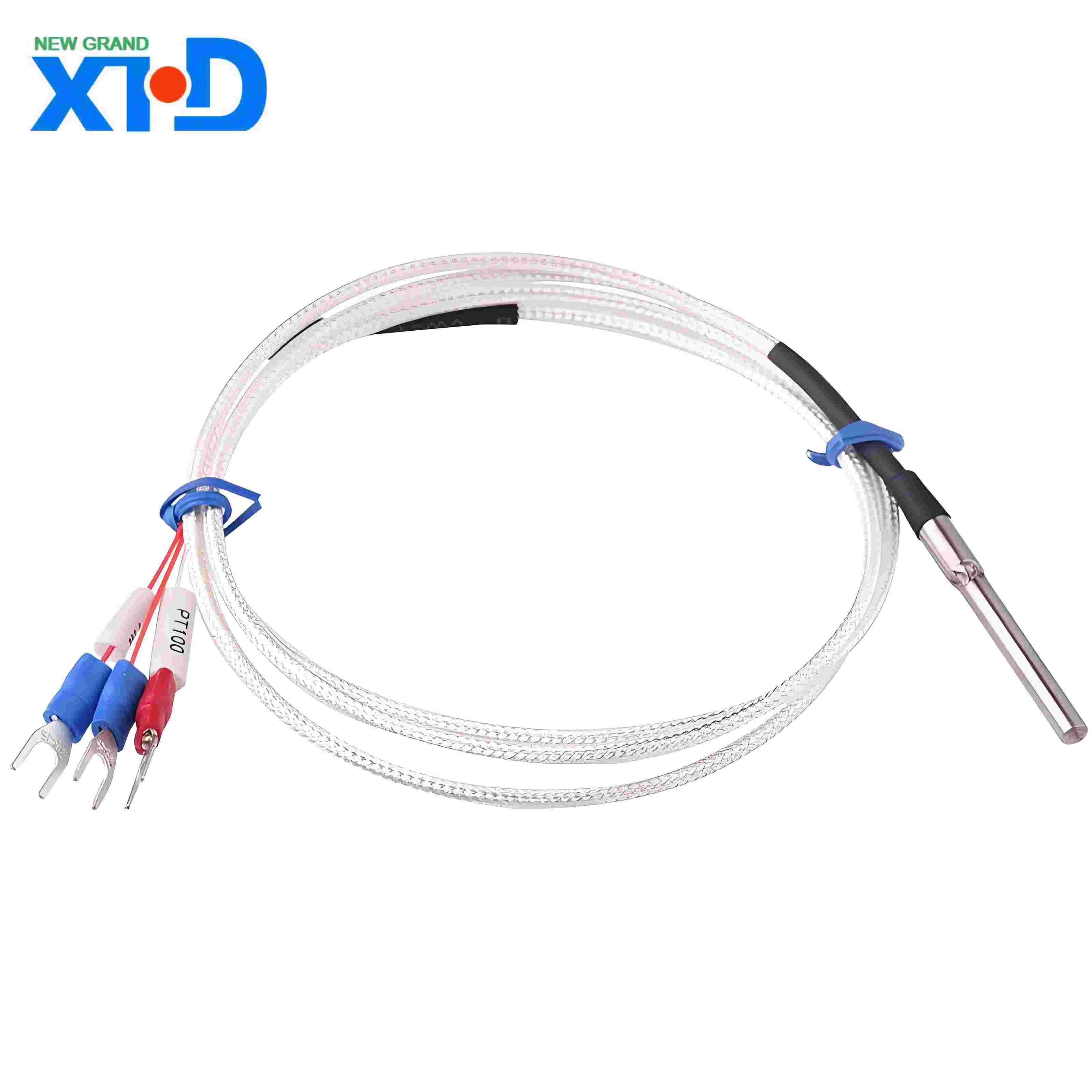

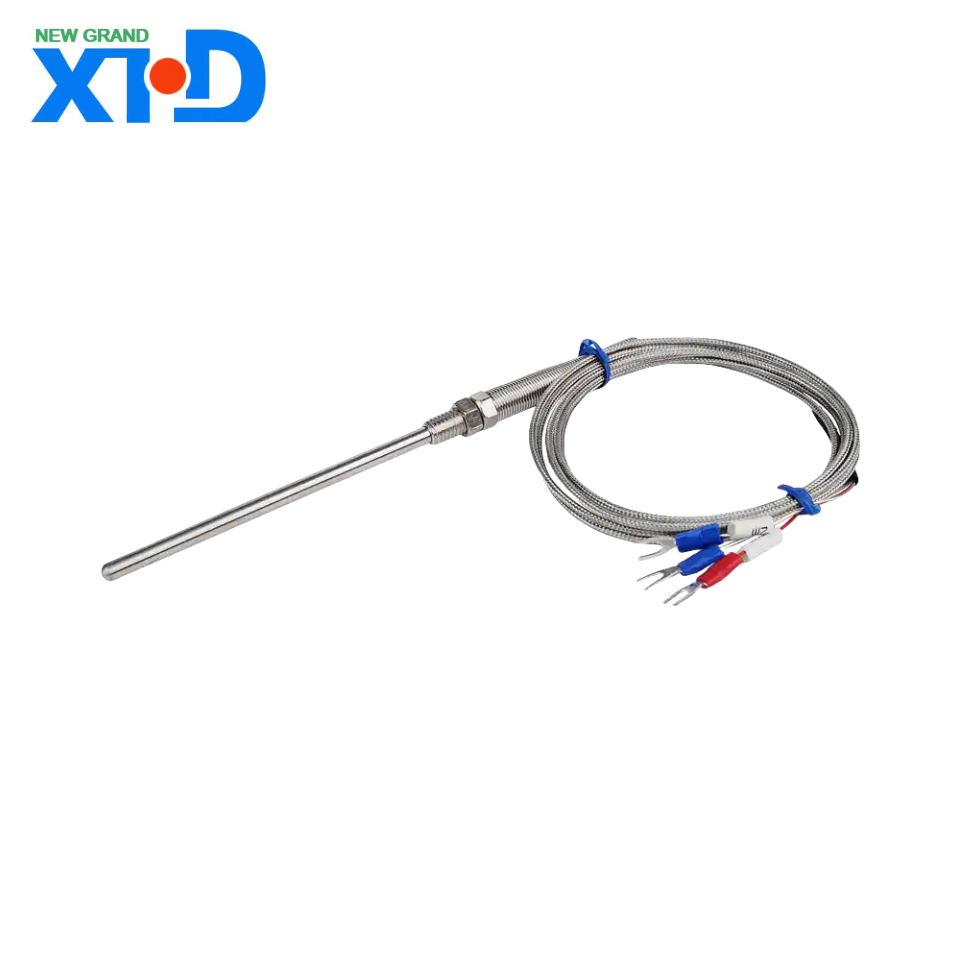

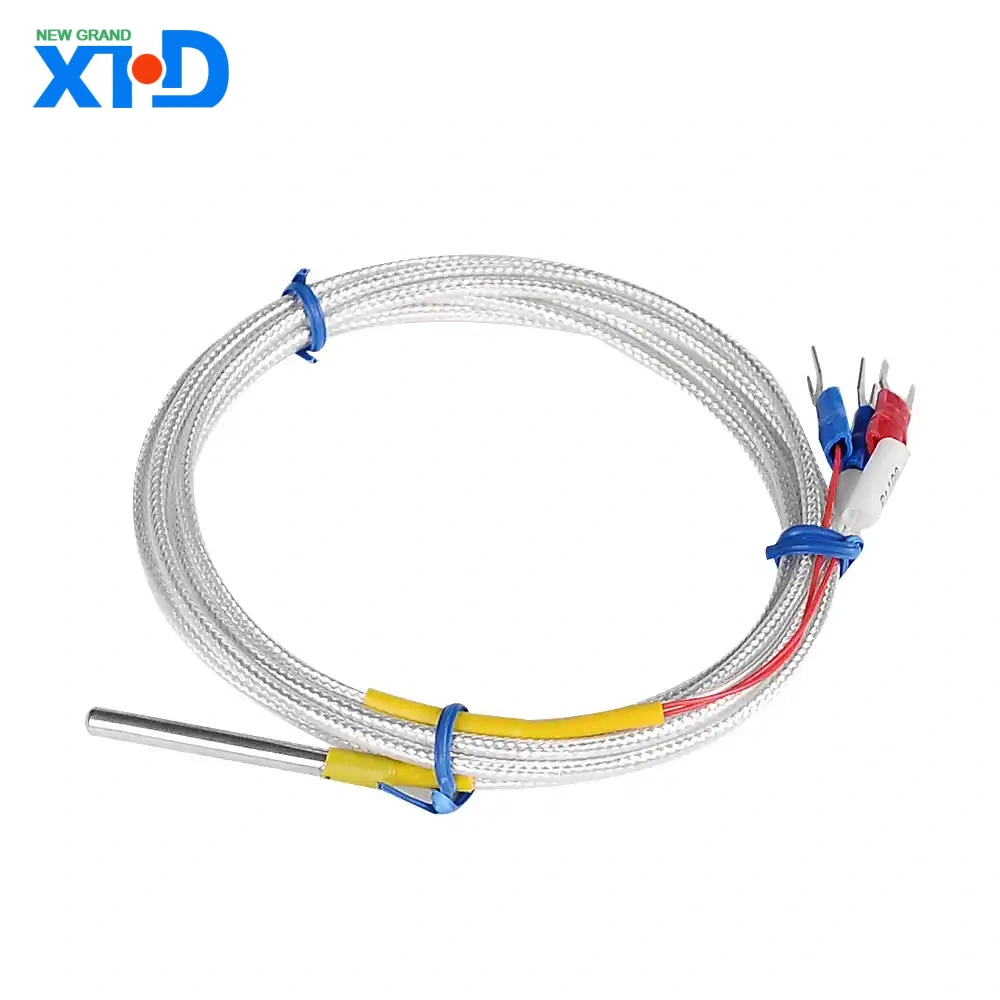

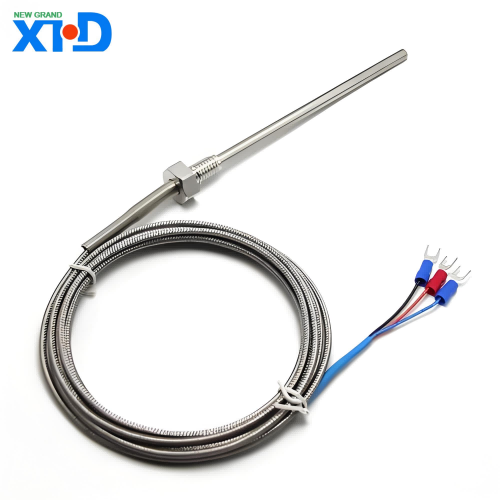

Telepítési módszer: menetes rögzítés (M8 × 1, G1/2, stb.), Karima telepítése vagy közvetlen behelyezése.
Környezeti követelmények: A hastelloy házat ki kell választani a korrozív közegekhez; A hőeloszlású hüvelyeket nagynyomású környezetbe kell felszerelni.
Kimeneti jel illesztése: A 3 vezetékes rendszer kiküszöböli az ólom ellenállási hibákat, míg a 4 vezetékes rendszer alkalmas laboratóriumi szintű mérésekhez.
8 、 Telepítés és karbantartás
Telepítési pontok:
Győződjön meg arról, hogy a hőmérséklet -érzékelési terület teljes érintkezésben van a mért tápközeggel, és a beillesztési mélység ≥ 15 -szerese a védőcső átmérőjének.
Kerülje a mechanikai feszültség vagy rezgés okozta huzaltörést.
Karbantartási javaslatok:
Rendszeres kalibrálás (ajánlott ciklus 12 hónapos).
Tisztítsa meg a szonda felületi méretezését, és ellenőrizze a vezetékek csatlakozóinak oxidációs állapotát.
9 、 Óvintézkedések
A PT100 -at speciális adókkal vagy műszerekkel együtt kell használni, és nem lehet közvetlenül csatlakoztatni a szokásos feszültség bemeneti eszközökhöz.
Kerülje az erős mágneses mezőkkel vagy a hirtelen hőmérsékleti változásokkal rendelkező környezetben történő használatát.
Javasoljuk, hogy S-típusú hőelemeket használjon, ha a hőmérséklet meghaladja a 850 ℃-t.
A fenti jellemzők révén a PT100 termisztor nélkülözhetetlen hőmérsékleti érzékelő megoldássá vált az ipari automatizálás területén. További műszaki előírások vagy testreszabott szolgáltatásokért kérjük, vegye fel a kapcsolatot a mérnöki csapatunkkal.
